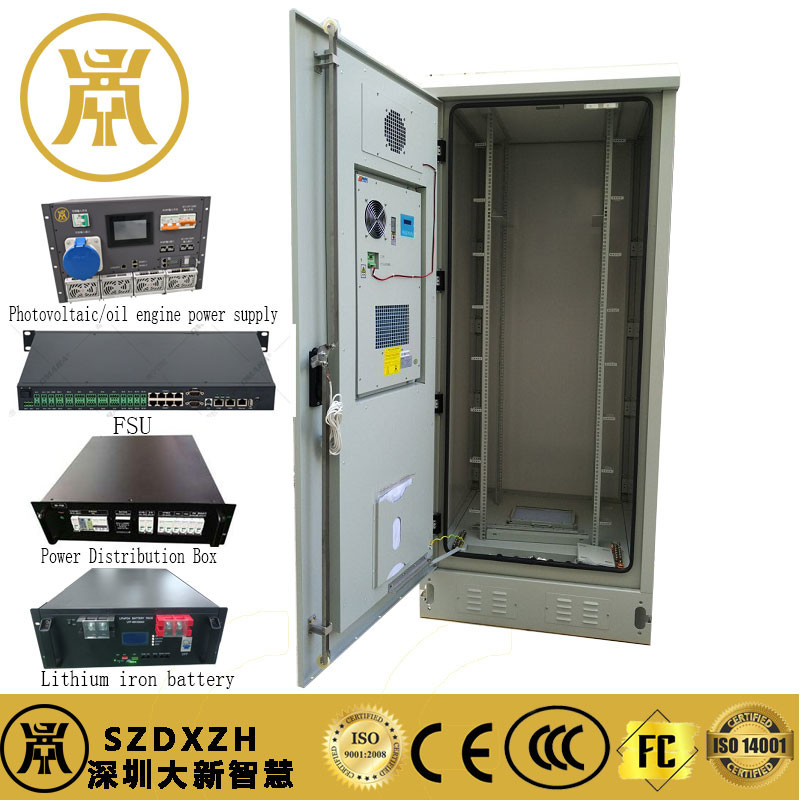

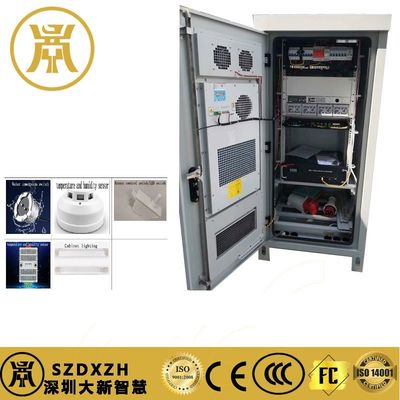

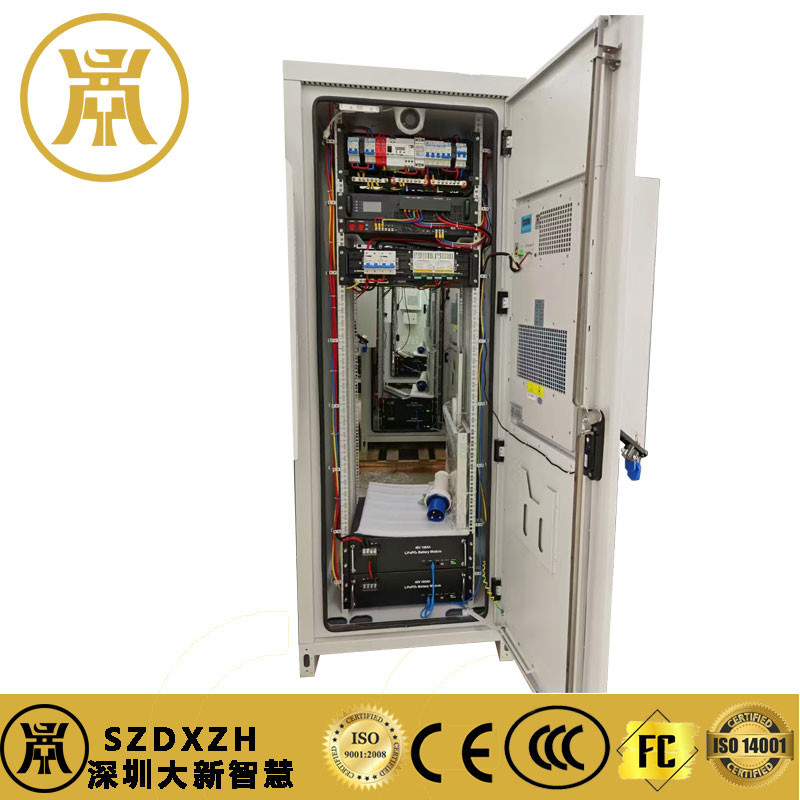

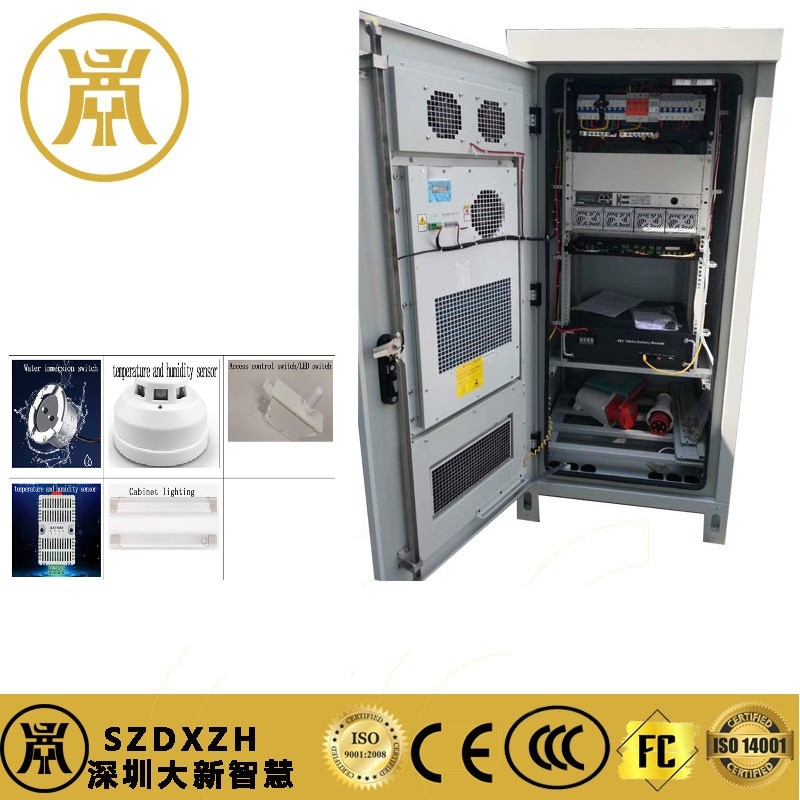

40U 통합 야외 전력 캐비닛
제품 설명:
이 통신 전원 공급 장치의 캐비닛 레이아웃은 1개의 칸막이 레이아웃으로 설계되었습니다.즉, 다킨의 모든 전기 부품과 내장된 전원 공급 장치가 하나의 칸막이에 배치되어 있습니다.이 통신 전원 공급 장치는 또한 48V의 안정적이고 신뢰할 수있는 DC 출력 전압과 50A의 출력 전류를 제공할 수 있습니다.다양한 통신 장비에 적합하도록.
신뢰할 수 있고 효율적인 데스크톱 전원 공급 장치를 찾고 있다면, 하나의 칸막이 캐비닛 레이아웃 48V 50A 전원 공급 장치가 훌륭한 옵션입니다.이 통신 전원 공급은 가혹한 야외 조건에서 작동하도록 설계되었으며 라디오 타워와 같은 통신 응용 프로그램에서 사용하기에 완벽합니다., 셀 사이트 및 안정적이고 신뢰할 수있는 DC 전압 출력을 필요로하는 다른 야외 통신 장비.
이 통신 전원 공급 장치의 핵심 특징은 Daxin 내장 전원 공급 장치입니다. 안정적이고 신뢰할 수 있는 DC 전압 출력을 제공하기 위해 설계되고 테스트되었습니다.통신 장비가 원활하게 작동하는지 확인DC DC 전원 공급은 또한 효율적이고 에너지를 적게 소비하여 에너지 비용을 줄입니다.
요약하자면 the One Compartment Cabinet Layout 48V 50A Power Supply for Humidity Range of 95% Pole Mount/Wall Mount Outdoor Dis is a reliable and efficient communication power supply that is designed to operate in harsh outdoor conditions1개의 칸막이를 가진 레이아웃, 외부 파우더 코팅 표면, 그리고 Daxin 내장 전원 공급은 견고하고 신뢰할 수 있는 통신 전원 공급을 필요로 하는 사람들에게 훌륭한 선택이 됩니다.당신은 데스크톱 전원 공급 장치 또는 DC DC 전원 공급 장치를 찾고 있는지 여부, 이 통신 전원 공급은 확실히 당신의 필요를 충족시킬 것입니다.
특징:
열 관리: 야외 캐비닛에는 종종 내부 온도를 조절하고 과열을 방지하기 위해 열 관리 시스템이 포함되어 있습니다. 여기에는 팬과 같은 기능이 포함 될 수 있습니다.에어컨, 열 교환기, 또는 수동 냉각 방법.
안전 조치: 야외 캐비닛에는 통신 장비의 도난이나 무단 접근으로부터 보호 할 수 있는 보안 장치가 장착되어 있습니다. 여기에는 잠금 가능한 문, 조작 방지 잠금,및 경보 시스템.
케이블 관리: 야외 캐비닛에는 통신 장비에 연결 된 케이블을 조직하고 보호하기위한 적절한 케이블 관리 조항이 있습니다. 여기에는 케이블 트레이, 케이블 입구,케이블 관리 용품.
전력 분배: 야외 캐비닛에는 전기 통신 장비에 전력을 분배하기 위해 내장 된 전력 분배 장치 (PDU) 가있을 수 있습니다.이것은 적절한 전력 공급을 보장하고 전력 소비를 관리하는 데 도움이됩니다..
환경 모니터링 단위:환경 모니터링 단위 (EMU) 는 야외 통신 캐비닛에서 일반적으로 발견되는 기능입니다.그것은 통신 장비의 최적의 기능을 보장하기 위해 캐비닛 내부의 환경 상태를 모니터링하고보고하도록 설계되었습니다.
기술 매개 변수:
| - 아니 | 항목 | 양 | 단위 | 스펙 |
| 1. | 야외 통신 캐비닛 | 1 | 세트 |
(1) 외부 차원: W*D*H 900*900*2150mm (2) 1개의 칸막이: 19 ′′ 랙, 40U (3) 한 개의 정문과 외부 캐비닛의 3점 잠금 (지원 잠금) (4) 소재: 감전제철, 단벽 단벽 단열 |
| 2. | 에어컨 | 1 | 세트 | 냉각 용량: 2500W, 전원 공급: AC220V, 50Hz |
| 3. | 보조 직통 환기 팬 | 2 | PC | AC220V, 캐비닛 위에 설치 |
| 4. | DC 전력 시스템 | 1 | SET | 모델: ET48300-5U 8kW ((6*3000W 직렬 모듈) 컨트롤러와 함께 |
| 5. | 환경 감시 부대 | 1 | 세트 | 1U, AC220V, SNMP 통신을 지원 |
| 6. | 물 센서 | 1 | PC | |
| 7. | 연소 센서 | 1 | PC | |
| 8. | 온도 및 습도 센서 | 1 | PC | |
| 9. | 문 센서 | 1 | PC | |
| 10. | LED등 | 1 | PC | AC220V |
| 11. | 패키지 | 1 | 세트 | 목재 케이스 |
DC 전력시스템 매개 변수
| 분류 | DX48300-5U | |
| 시스템 | 차원 (mm) | 482.0(W) *350.0(D) *5U(H) |
| 무게 | ≤15kg (정정모듈 없이) | |
| 냉각 모드 | 자연 냉각 | |
| 설치 모드 | 19인치 래크 또는 캐비닛 내부에 설치 | |
| IP 등급 | IP20 | |
| AC 분포 | 입력 전압 | 380Vac, 3단계 |
| 입력 용량 | 1*63A/4P | |
| 입력 주파수 | 45~65Hz, 등급 50/60Hz | |
| AC SPD | 20kA/40kA, 8/20μs | |
| DC 분포 | 출력 전압 | -43~-58VDC, 등급 값:-53.5VDC |
| 최대 용량 | 18kW ((6*3000W 직렬기 모듈) | |
| 배터리 연결 | 2*125A/1P | |
| 용량 차단기 | LLVD:63A/1P×3+32A/1P×3+16A/1P×2 BLVD:32A/1P×2+16A/1P×3 | |
| DC SPD | 10kA, 8/20μs | |
| 정제기 모듈 | 효율성 | ≥96%@340Vdc/ 53.5VDC 등급 부하 |
| 정량력 | 3000W ((85~300Vdc) | |
| 작동 온도 | -40°C~+75°C (전력 50°C 이하) | |
| 차원 | 105.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| 냉각 모드 | 팬으로 강제 냉각 | |
| 컨트롤러 | 신호 입력 | 4 AI ((3 배터리 온도, 1 주변 온도), 6 DI ((SPD, 6 일반적인 DI) |
| 경보 출력 | 4 건조 접촉 | |
| 통신 포트 | LAN/RS232/RS485 인터페이스,LAN-SNMP,TCP/IP | |
| 표시 모드 | LCD | |
| 환경 | 작동 온도 | -40°C~+65°C |
| 저장 온도 | -40°C~+70°C | |
| 작동 습도 | 0%~95% (비 응축) | |
| 고도 | 0~3000m ((높이가 2000m에서 3000m 범위 내에 있다면, 최고 운영 온도는 높이가 200m 증가함에 따라 1°C 감소합니다.) | |
