사용 사례: 라우터, 스위치 및 전력 유통 장치와 같은 통신 장비를 포함합니다.
이점:
민감한 통신 장치에 대한 안전하고 조직된 환경을 제공합니다.
IP65 보호는 먼지와 물에 대한 저항을 보장하며 야외 설치를 위해 적합합니다.
32U 래크 공간은 여러 장치에 콤팩트한 발자국을 갖습니다.
32U 통합 전력 캐비닛은 통신, 데이터 센터, 산업 자동화, 재생 에너지 및 기타 광범위한 응용 분야에 매우 적응 가능한 솔루션입니다.견고 한 디자인, 높은 보호 수준, 확장 가능한 랙 공간은 신뢰성, 안전성 및 내구성이 중요한 실내 및 야외 설치에 이상적인 선택입니다.
|
매개 변수 |
사양 |
|
캐비닛 외부 차원 |
W × D × H: 750 × 750 × 1750 mm |
|
내적 차원 |
W × D × H: 600 × 600 × 1400 mm |
|
내각 구성 |
캐비닛 본체 + 캐비닛 문 + 기단 + 상단 덮개 + 래크 + 캐비닛 잠금 |
|
캐비닛 종류 |
1 단위 1 칸막이, 정문, 바닥 설치 |
|
캐비닛 재료 |
1.5mm 진열판 |
|
열 절연 |
열전도 < 0.472W/ ((m2·K) |
|
장비 선반 |
19인치 랙, H: 32U, 3쌍의 지원 바, 1 트레이 |
|
캐비닛 기지 |
높이 100mm, 두께 2.0mm |
|
케이블 입력 |
아래쪽과 아래쪽, φ50 × 4 |
|
도둑질 방지 설계 |
내장 문, 내장 연결, 점 안티 도둑질 잠금 |
|
보호 수준 |
IP65 |
|
색상 |
RAL7035, 프로페셔널 아웃도어 파우더 코팅 |
|
로고 |
"전기 위험" 로고로 인쇄 |
|
추가적 특징 |
구리 연결 버스, LED 조명, 도어 자기 스위치, 냉각 팬 (선택) |
|
통합 전원 캐비닛 기술 매개 변수 |
|||
|
항목 |
이름/상명 |
사양/모델 |
매개 변수 |
|
1 |

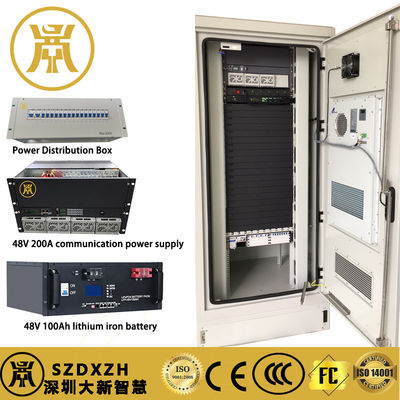

외부 통합 전원 캐비닛 |
W750*D750*H1750mm |
A. 캐비닛의 외부 차원: W×DxH750*750*1750mm; 내부 차원: W×DxH6000*600*1400mm E. 열 단열 성능: 열 전도성 <0.472W/ ((m2.k); F. 장비 선반: 19인치 랙, |
|
2 |
내장 스위치 전원 공급 장치 200A |
ET-PS4890Z-6U |
표준 19인치, 내장 프레임 높이 3U; AC 입력 380V, DC 출력 48V; 30A 직렬 모듈 * 3, 모니터링 관리 모듈 * 1; 배터리 충전 관리로 장착; |
|
전력 분배 부분: AC 입력: 단속기 DZ47-63/4 C63 63A/4P*1; 3단계 AC C급 번개 차단기 20~40KA; AC 출력: 단속기 DZ47-63/2 C32 32A/2P*1; 지상 단속기*1;DC C급 번개 차단기 20~40KA 1P*1동전 출력: 1차 전력 차단: DZ47-63/1 C63 63A/1P*3, DZ47-63/1 C32 32A/1P*2; 2차 전력 차단: DZ47-63/1 C16 16A/1P*2; |
|||
|
3 |
전력 분배 장치 |
3U |
19인치 3U 높이의 내장 프레임, AC380V 입력, 63A/4P×2 (AC 입력, 오일 엔진 입력 + 기계적 연결 조각), 3단계 B급 번개 차단기×1, 63A/3P×1, 32A/1P×2, 16A/1P×2, 10A/1P×1,6A/1P×1, 3홀 유지보수 소켓 ×1, 바닥 줄 ×1, 0 줄 ×1. |
|
4 |
리?? 배터리 |
3u100AH |
20kWh에 해당한다. |
|
5 |
UPS |
3kva |
1.AC220V 입력, DC220V 출력 2래크 설치 3.3u 높이 |
|
6 |
AC 에어컨 |
500W |
정문에 장착 |
사용 사례: 서버, 전원 공급 장치 및 네트워크 장비 저장
이점:
19인치 랙 호환성으로 표준 데이터센터 장비와 원활한 통합이 가능합니다.
열 단열 (<0.472 W/(m2·K)) 는 최적의 작동 온도를 유지합니다.
구리 버스를 공지하면 전기 안전성이 높아집니다.
사용 사례: 산업 환경에서 PLC, 제어 시스템 및 전력 분배 단위를 보호하고 조직합니다.
이점:
내구성 있는 1.5mm 진열 판 구조는 가혹한 산업 환경에 견딜 수 있습니다.
도둑질 방지 설계 (부착 된 문과 잠금) 는 중요한 장비의 안전을 보장합니다.
냉각 팬 (선택) 고온 환경에서 과열을 방지합니다.
사용 사례: 태양광 또는 풍력 에너지 설비에 대한 인버터, 배터리 및 전력 관리 시스템.
이점:
IP65 등급은 재생 에너지 농장에서 야외 사용에 적합합니다.
케이블 입구 설계 (아래쪽과 바깥쪽) 는 배선 및 유지보수를 단순화합니다.
RAL7035 분말 코팅은 장기적인 야외 내구성을 위해 부식 저항을 제공합니다.
사용 사례: 주거, 상업 또는 산업 구역의 야외 전력 배급 시스템에서 사용됩니다.
이점:
높은 보호 수준 (IP65) 은 모든 기상 조건에서 안정적인 작동을 보장합니다.
"전기 위험" 로고와 도둑질 방지 기능은 안전과 보안을 향상시킵니다.
32U 랙 공간은 확장 가능한 전력 분배 설정을 허용합니다.
