UPS 배터리 및 모니터 유닛과 함께 폴 마운트 전력 분배 캐비닛
빠른 세부 사항:
UPS 시리즈의 실내 및 외부 벽에 장착된 전력 시스템은 E 시리즈 통신 전력 모듈 또는 N 시리즈 통신 전력 모듈로 구성됩니다.500VA~3000VA의 출력 전력으로 선택적으로이 시스템은 내부 또는 외부에 벽에 장착 될 수 있으며 배터리와 함께 끊김없는 전원 공급 시스템을 형성합니다.
■ 무인 조작 기능으로, 기지역 및 산 정상과 같은 경호가 적은 장소에 더 적합합니다.
높은 전류 충전 및 관리 시스템으로 장착되어 리?? 철 인산화 배터리 또는 일반 납산 배터리를 관리하는 데 적응 할 수 있습니다.
완전히 DSP 디지털 제어 기술을 채택, 제품은 더 안정적이고 품질이 우수합니다.
■ AC 입력 전압의 작동 범위: 172-268Vac
액티브 파워 팩터 보정을 채택하면, 파워 팩터는 0까지 도달할 수 있습니다.98
DC 입력 과전압 및 저전압 보호
로드 파워 인수는 0입니다.8, 더 큰 운반 능력
이 시스템은 -15 °C에서 +55 °C의 넓은 온도 범위 내에서 작동합니다.
■ 넓은 입력 전압 주파수 범위, 극도로 가혹한 전력 환경의 원격 지역에서도 정상적으로 작동 할 수 있습니다. 배터리 배열 시간을 줄이고 배터리 수명을 향상시킵니다.
이중 변환 온라인 작업 모드, 제로 스위칭, 효과적으로 안전 및 부하 운영의 신뢰성을 보장
■ 종합적인 원격 모니터링 기능, 표준 RS232 인터페이스, RS485 인터페이스 및 선택적 네트워크 모니터링 카드, 건조 접촉도 선택할 수 있습니다.
보호 수준: 야외용 IP54 및 실내용 IP20
도봉 탑재 야외 통신 캐비닛 기술 매개 변수:
| 모델 | AAM500-12V | AAM500-24V | AAM1K-24V | AAM1K-48V | AAM2K-48V | AAM3K-48V |
| 이름판 용량 | 500VA/400W | 1KVA/800W | 2KVA/1.6KW | 3KVA/2.4KW | ||
| AC 입력 | 정압 220VAC, 입력 하모닉 3% | |||||
| DC 입력 | 등급 12V | 24V 등급 | 24V 등급 | 등급 48V | 등급 48V | 등급 48V |
| AC 출력 | 220V AC 인버터 출력 | |||||
| 동적 전압 transients:5% | ||||||
| 동적 일시 회복 시간: 60ms | ||||||
| THD:3% (선형 부하);THD:8% (무선형 부하); | ||||||
| 과부하 용량: 130% 연속 20초 이상 | ||||||
| 출력 전류의 최고 계수:31 | ||||||
| DC 및 AC 전환 시간:0ms | ||||||
| 역으로 돌파 스위치 시간:4ms | ||||||
| 충전 전류 | 5~7A | |||||
| 보호 기능 | DC 입력 과전압 보호, 과전압 보호, 출력 과전압 보호, 과압 보호, 과온 보호, 단회로 보호 | |||||
| 동작 모드 | 전면 작동 전면 배선 | 전면 작동 후 배선 | ||||
캐비닛 환경 매개 변수
| 환경 매개 변수 | 사용 환경 조건 | 운송 환경 조건 | 저장 환경 조건 | 에 부합 | 참고자료 | |||
| 종류 | 매개 변수 | 단위 | 관련 표준 | |||||
| 날씨 | 외부 온도 | 낮은 온도 | °C | -40 | -40 | -25 | YD/T1058-2000 중 | "-40°C로 시작하면 됩니다. |
| 높은 온도 | °C | 45 | 70 | 55 | 4.1.1과41.2 | "+55~+65°CL리니어 디레이팅 20% | ||
| 온도 변동 | °C/분 | / | 1 | / | ETS300019-2-2T23 | |||
| 습도 | 상대 습도 | % | 5-90 | 90 ((40±2°C) | / | YD/T1058-2000중41.3 | 단기 테스트 요구 사항: 0-95%, 최대 값 95%, 응축하지 않는 | |
| 공기 압력 | 저압 | Kpa | 86 | 70 | 70 | YD/T1058-2000중41.4 | 모듈에만 적용됩니다 | |
| 고기압 | Kpa | 106 | 106 | 106 | ||||
| 고도 | m | ≤ 4000 | 고도가 2000m를 넘으면, 100m의 상승에 따라 온도는 0.5 °C 감소합니다. | |||||
전기적 특성
| 1 입력 특성 | |||||
| 계열번호 | 프로젝트 | 기술 요구 사항 | 단위 | 참고자료 | |
| 1.1 | 입력 전압 | 90~300 | 백 | 176-300Vac 풀 로드 출력, 90-175Vac 감소 로드 출력 | |
| 1.2 | 최대 입력 전류 | 57 | A | ||
| 1.3 | 입력 등급 전압 | 220 | 백 | 단계 전압 | |
| 1.4 | 입력 전압 주파수 | 4763. 전형적인 값은 50/60입니다. | Hz | ||
| 1.5 | 입력 전력 요인 | ≥ 0.99 | 완전 부하 작동 상태 | ||
| 2 출력 특성 | |||||
| 계열번호 | 프로젝트 | 기술 요구 사항 | 단위 | 참고자료 | |
| 2.1 | 출력 등급 전압 | - 54 | Vdc | IN220Vac | |
| 2.2 | 출력 전압 범위 | -42~ -58 | Vdc | 모니터링을 통해 조절할 수 있습니다 (시험 조건: 부하가 없습니다) | |
| 2.3 | 출력 등급 전류 | 150 | A | ||
| 2.4 | 출력 등급 전력 | 8.7 | KW | ||
| 2.5 | 출력 파동 및 노이즈 | ≤200 | mVp-p | 오실로스코프 대역폭은 20MHz가 되어야 합니다. | |
| 10u+104 콘덴서와 평행 탐사 | |||||
| 2.6 | 시작 출력 지연 | 3~8 | S | IN 220Vac, | |
| 2.7 | 전압 안정화 정확도 | ≤±1% | |||
| 2.8 | 소음 지수 | 광대역 혼잡 | ≤100 | mV | 3.4~150KHz |
| 소음 전압 | ≤ 30 | mV | 150~30 MHz | ||
| 전화 잔액 무게 | ≤2 | mV | |||
| 소음 전압 | |||||
| 2.9 | 역학 | 초과 진폭 | △V:≤5 | %Vo | 25% 50% 25% |
| 이 문제에 대해 | 회복 시간 | △t: ≤ 500 | μS | 50%~75%~50% 로드 변경 | |
| 2.1 | 불균형 전류 분포 | ≤ 5% | 모듈 평행 50%~100% 가량 출력 | ||
| (기능 모듈은 병렬로 작동 할 수 있습니다.) | |||||
| 2.11 | 온도 계수 | ±0.02 | %/°C | ||
| 2.12 | 출력 효율성 | ≥95% | 220Vac/명용 부하 (표준 값), 고효율 모듈 | ||
| ≥92% | 220Vac/명용 부하 (기반 값), 유니버설 모듈 | ||||
| ≥87% | 110VAC/등급 부하 | ||||

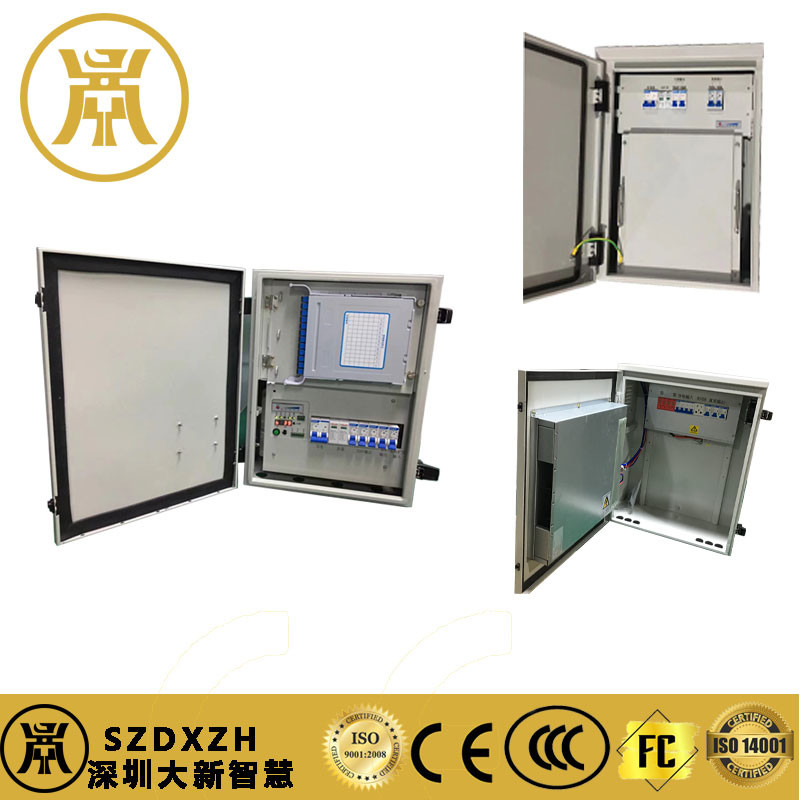

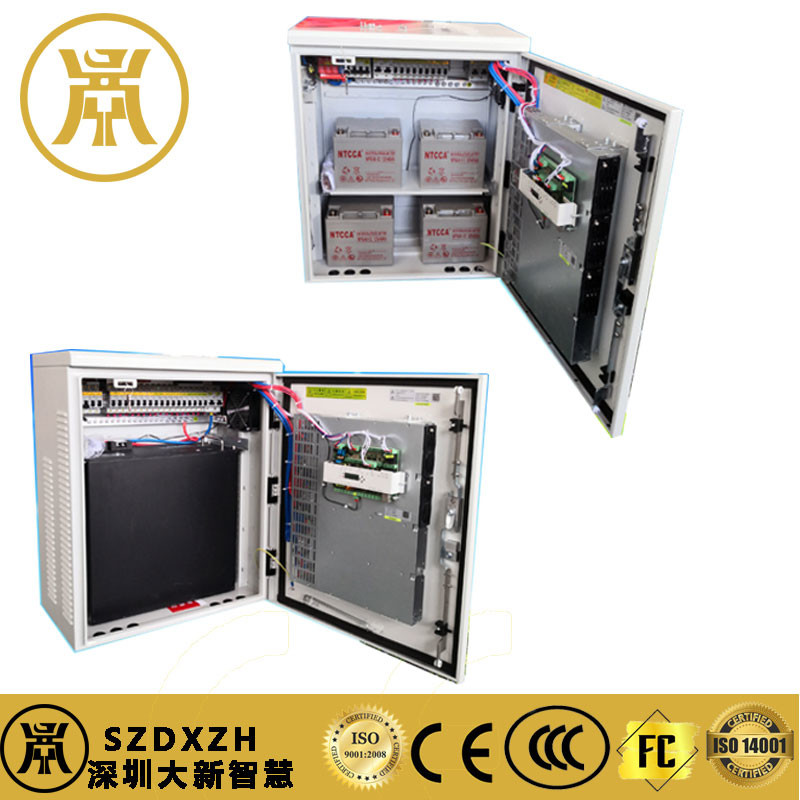

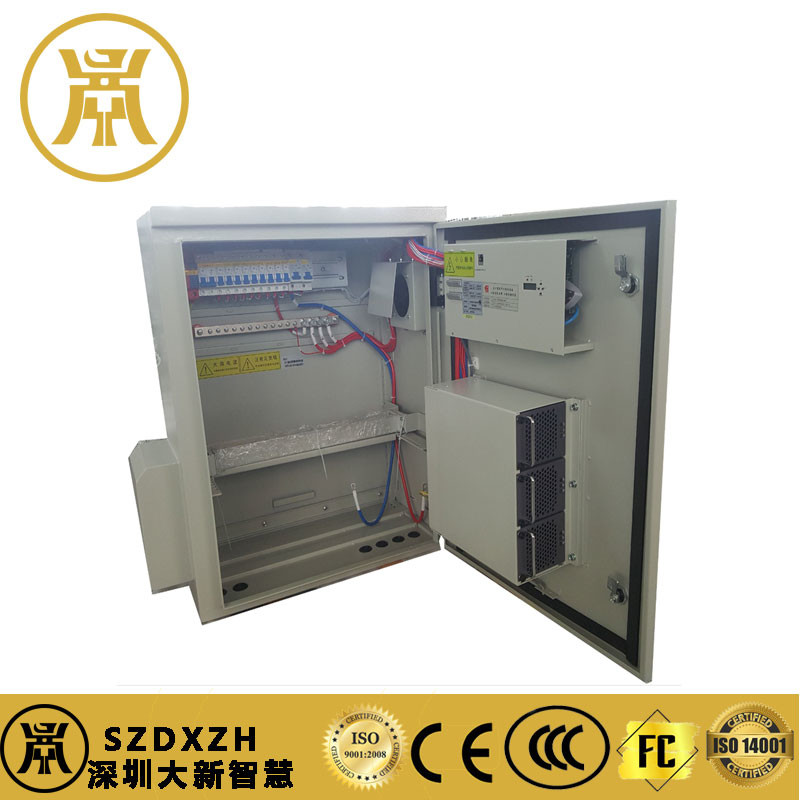

제품 실제 사진과 우리의 공장:
