공장 생산 라인 및 모터로 구동되는 장비에 전력 보호를 제공합니다.
2큰 데이터 센터
서버, 저장 장치 등에 안정적인 전원 공급을 제공합니다.
3석유화학
석유화학 산업의 중요한 장비에 대한 백업 전력을 제공합니다.
4전력 시스템
전력 시스템의 중요한 노드에서 연속적인 전력 공급을 보장하는 데 사용됩니다.
5의료 장비
대형 의료 장비 (예: MRI, CT) 를 위해 전력 보호 기능을 제공합니다.
높은 신뢰성 설계
◆두 배 변환 온라인 토폴로지 설계는 UPS 출력 주파수 추적, 단계 잠금, 전압 안정화 및 노이즈 필터링을 가능하게하며 전력 네트워크 변동에 영향을받지 않습니다.순수한 시노 파동 전원 공급, UPS 출력은 사용자 장비에 대한 더 포괄적이고 완벽한 보호를 제공합니다.
◆첨단 모듈형 듀얼 CPU 제어는 안정적인 전체 작동과 높은 안정성을 가지고 있으며 UPS의 안전한 운영의 전반적인 효율성을 보장합니다.
◆CPU는 전류의 충전을 제어하고 충전기는 배터리 용량에 따라 전류를 주기적으로 충전합니다.
◆ 입력 하모닉 필터는 미국 및 유럽 표준을 충족시켜 UPS가 네트워크 피드백의 오염을 줄이고 동일한 네트워크 입력을 공유하는 다른 장치에 영향을 미치지 않도록합니다.
◆첨단 전력 요인 수정 PFC 기술을 채택하여, 입력 전력 요인은 부하와 전력 전압의 변화에 관계없이 거의 1입니다.
◆ 넓은 AC 입력 전압 범위: 380VAC±25%, 배터리 전력으로 자주 전환하는 것을 피하고 열악한 전력 환경의 지역에 적응하십시오.
◆고주파 필터링 동기화 회로, 동기화 주파수의 빠른 추적 및 전력 점진적 성장 기능, 발전기에 대한 요구 사항을 줄입니다.그리고 용량은 UPS 입력 전력의 두 배에 불과합니다.
◆파워그리드에 있는 UPS의 하모닉 간섭을 최소화하기 위해 입력과 출력에서 하모닉 필터를 설정합니다.
◆DC 시작 기능은 사용자의 비상 요구를 충족시키기 위해 전력 공급 장치가 없을 때 UPS를 직접 시작할 수 있습니다.
완벽한 전체 기계 보호 능력
◆다기능 보호 장치
출력 과부하 보호, 출력 단전 보호, 인버터 과온 보호, 배터리 저전압 경고 보호 및 배터리 과부하 보호시스템 운영의 안정성과 신뢰성을 크게 보장합니다..

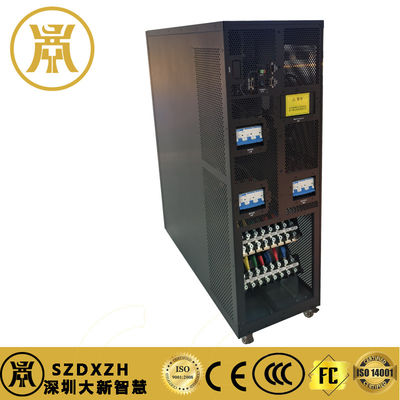

◆수동 유지보수 스위치로 장착되어 있습니다. UPS가 고장 났을 때 중단없이 작동 상태를 우회하여 전력 공급을 계속할 수 있습니다.유지보수 작업을 쉽게 만드는, 편리하고 빠르게.
인터페이스 관리 기능

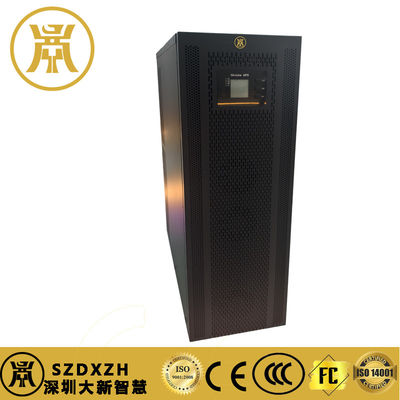

◆ LCD 디스플레이는 UPS 작동 상태, 매개 변수 정보 등을 실시간으로 기록할 수 있으며, 사용자가 UPS를 관리하는 것이 편리합니다.
네트워크 모니터링 관리
◆RS232/RS485 통신 인터페이스, SNMP 네트워크 어댑터 및 UPS 지능형 모니터링 소프트웨어를 통해 컴퓨터와 통신할 수 있습니다.다양한 UPS 매개 변수는 통신 인터페이스에 명확하게 표시됩니다.
선택적 지능형 배터리 모니터링 모듈
◆ 배터리 고장 경우 과전압, 저전압 및 차압 경보 기능으로 단일 셀을 감지 할 수 있습니다.그것은 화면에 표시되고 관리자가 알릴 것입니다.
높은 환경 적응력
◆ 회로판 은 완전 히 닫힌 공간 에 배치 되고, 터널 과 광장 의 혹독 한 환경 에 더 적합 한 "세 가지 로 된" 코팅 을 적용 한다.

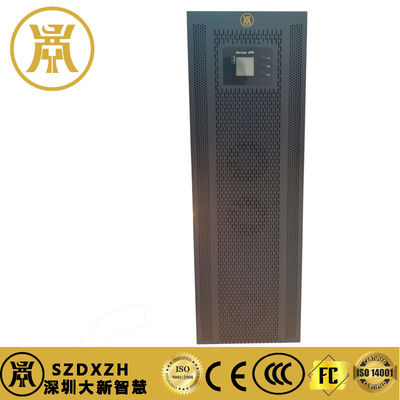

48KW 에너지 효율적인 스마트 UPS 33 LCD 디스플레이 기술 파라미터와 함께 듀얼 변환 온라인 유형
| 모델 | EX3C3 60K | |
| 용량 | 60KVA/48KW | |
| 입력 | ||
| 정량 전압 | 3×380VAC/400VAC (3단계 + N 선) | |
| 전압 범위 | 285VAC~475VAC | |
| 주파수 범위 | 50/60Hz±10% | |
| 출력 | ||
| 출력 전압 | 3×380VAC/400VAC (3단계 + N 선) | |
| 전압 안정성 | 평형 상태: ± 1% 전형 | |
| 일시적: ±5% 전형적 (부하 변화 100-0-100%) | ||
| 주파수 동기화 범위 | 50/60Hz 동기화 ±1% | |
| 주전력 손실 ±0.1Hz | ||
| 주파수 추적 속도 | ±1Hz/S | |
| 출력 파형 | 시노 파동 | |
| 총 하모닉 (THDv) |
<2% (선형 부하) <5% (비선형 부하) |
|
| 단계 불균형 |
120±1% (균형 부하) 120±2% (50% 불균형 부하) |
|
| 동적으로 시간을 조정합니다. | <60ms 등급 값의 90%까지 복구 | |
| 과부하 용량 | 110%~150%는 10분~1분 동안 실행할 수 있다. 150%~>160%는 1분~200ms 동안 실행할 수 있다. >160%는 200ms 동안 실행할 수 있다. | |
| 피크 요인 | 3:1 | |
| 부하 전력 요인 범위 | ||
|
불균형 출력 전압 @100% 불균형 부하 |
< 1% | |
| 보호 또는 제한 | 극심한 과부하, 단회로, 전압 제한, 급류, 최고 전압 제한 | |
| 전체 효율성 | 온라인 모드 | 94% |
| 배터리 모드 | 930.5% | |
| 바이패스 | ||
| 종류 | 정적 스위치 | |
| 전압 | 3×380VAC/400VAC (3단계 + N 선) | |
| 주파수 | 50/60Hz | |
| 제어 방법 | 마이크로프로세서 | |
| 전환 시간을 우회하는 인버터 | 동시 모드: 0ms, 비동시 모드: 10ms | |
| 과부하 용량 | 150%~180% 1h~30s; 180%~>200% 30s~200ms; 200ms>200% | |
| 우회로 전환 | 과부하 160%: 즉시 전환 | |
| 다시 인버터로 전환 | 경보가 사라지면 자동으로 전환합니다. | |
| 유지보수 우회 | ||
| 종류 | 멈추지 않고 | |
| 전압 | 3×400V (3단계 + N 선) | |
| 주파수 | 50/60Hz | |
| 배터리 및 충전 | ||
| 배터리 수 (12V) | 32-40 (조정 가능) | |
| 충전 방법 | 선택: 일정한 전압 충전/일정한 전류 충전 | |
| 충전 전류 | 기본 10A, 최대 40A | |
| 배터리 종류 | 밀폐 된 납산 배터리 | |
| 구조적 매개 변수 | ||
| 크기, 길이 × 너비 × 높이 (mm) | 790 × 3 6 0 × 10 1 0 | |
| 무게 (kg) | 85 | |
