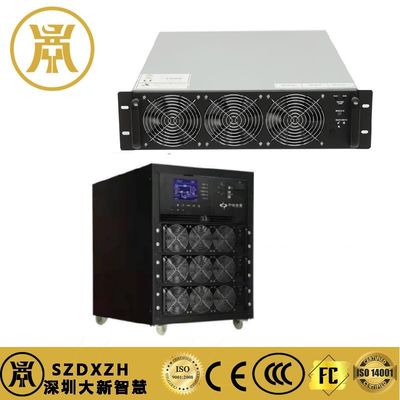

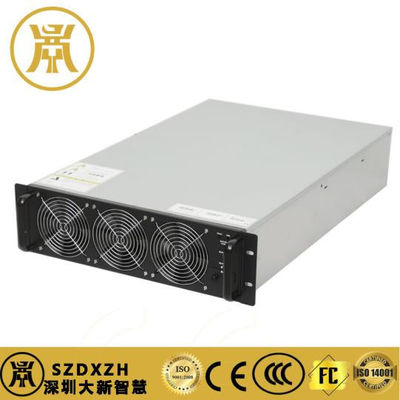

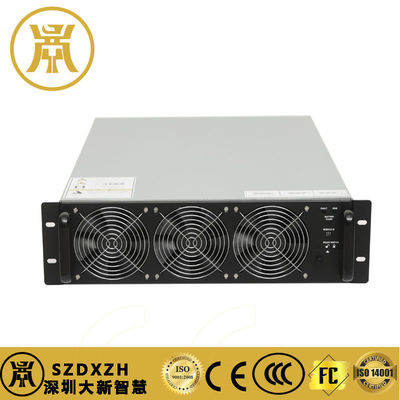

확장 가능한 모듈형 온라인 UPS 5.7 "LCD 30k 용량, 백업 전력 데이터 센터에 이상적입니다.
제품 소개
이 모듈형 UPS는 3단계, 4단계 온라인, 이중 변환 및 인버터 유형의 끊김없는 전원 공급 장치입니다. 그것은 STS 모듈, 전원 모듈,및 배터리 모듈, 간편한 유지 보수 및 교체전력 모듈은 모듈형 및 핫스변 디자인으로 다양한 사용자 요구 사항을 충족시킬 수있는 비용 효율적인 전력 솔루션을 제공합니다.사용자는 초기 필요에 따라 전력 모듈 수를 조정하고 전력 수요가 증가함에 따라 시스템 운영을 중단하지 않고 추가 전력 모듈을 쉽게 추가 할 수 있습니다..
제품 매개 변수
|
모델 |
RM33-60KVA |
RM33-90KVA |
RM33-120KVA |
RM33-180KVA |
RM33-200KVA |
RM33-210KVA |
RM33-300KVA |
RM33-400KVA |
RM33-500KVA |
RM33-600KVA |
|
단계 |
3번 들어갔고 3번 나왔어 |
|||||||||
|
캐비닛 용량 |
60KW |
90KW |
120KW 또는 80K |
180KW 또는 120K |
200KW |
210KW |
300KW |
400KW/420KW |
500KW |
600KW |
|
배터리 모드 |
외부 배터리 |
|||||||||
|
단일 모듈 용량 |
20K |
30K |
20K/30K |
20K/30K |
20K |
30K |
30K |
50KVA/60KVA ((50KW/60KW) |
||
|
설치 가능한 모듈 수 |
3 |
3 |
4 |
6 |
10 |
7+1 |
10 |
7+1 |
10 |
10 |
|
입력 |
||||||||||
|
정량 전압 |
3*380VAC/400VAC/415VAC ((3PH+N) |
|||||||||
|
전압 범위 |
100% 부하305~478VAC, <70% |
|||||||||
|
가산 범위 |
50/60Hz (자동 선택)) |
|||||||||
|
주파수 범위 |
40Hz~70Hz |
|||||||||
|
입력 전력 요인 |
100% 부하> 099:50% 부하·>0.98. |
|||||||||
|
현재 하모닉 왜곡 (THDI) |
<3%@100%부하 |
|||||||||
|
출력 |
||||||||||
|
정량 전압 |
3*380VAC/400VAC/415VAC ((3PH+N) |
|||||||||
|
전압 안정성 (정정 상태) |
≤±1%유형적 값 (균형 부하) ~≤±2% 전형적 값 (불균형 부하) |
|||||||||
|
전압 안정성 (간간적) |
≤±5% 전형적 값 |
|||||||||
|
명목 주파수 |
50/60Hz |
|||||||||
|
주파수 범위 (동시 교정 범위) |
46~54Hz 또는 56~64Hz |
|||||||||
|
과부하 능력 |
110% 60분;120% 101분,150% 60秒,> 150% 200毫秒 |
|||||||||
|
하모닉 왜곡 |
≤1.5%TDH선성 부하) ≤4%TDH비선형 부하) |
|||||||||
|
효율성 |
최고수다940.5% |
|||||||||
|
배터리/충전 |
||||||||||
|
정량 전압 |
±216v ((12v*36) |
|||||||||
|
최대 전압 |
±240v ((12v*40) |
|||||||||
|
최소 전압 |
±192v ((12v*32) |
|||||||||
|
플로팅 충전 전압 |
225V/전지 |
|||||||||
|
최대 충전 전압 |
225V/전지 |
|||||||||
|
온도 보상 |
네 |
|||||||||
|
최대 충전 전류 |
30kw 모듈 8A/6kw 모듈 20A |
6A |
8A |
8A |
18A (조정 가능) |
|||||
|
체력 |
||||||||||
|
|
1100*514*763 |
1100*600*1475 |
1100*600*2010 |
1065*600*2000 |
1065*1000*2000 |
|||||
|
캐비닛의 순중량 (KG) |
182 |
183.5 |
335 |
437.5 |
625 |
549 |
620 |
331 |
419 |
516 |
|
사용 환경 |
||||||||||
|
온도와 습도 |
상대 습도 20-90% 및 0-40°C(집축되지 않는) |
|||||||||
|
IP 보호 수준 |
IP20 |
|||||||||
|
통제 관리 |
||||||||||
|
정보 RS-232/USB |
윈도우2000/2003/XP/Vista/2008, 윈도우7/8,리눅스 및 MAC 지원 |
|||||||||
|
선택적SNMP |
전력 관리 SNMP 관리 및 네트워크 관리 지원 |
|||||||||
|
안전 규정 |
||||||||||
|
안전 규정 |
IEC/EN 60950-1; IEC/EN 62040-1 |
|||||||||
|
전자기 사양 |
IEC/EN 62040-2 카테고리 C3 |
|||||||||
제품 장점
모듈형 설계: 전력 모듈, STS 모듈, 배터리 모듈에 적용되어, 쉽게 확장할 수 있습니다. 전력 수요가 증가함에 따라,사용자는 시스템 작동을 방해하지 않고 추가 전력 모듈을 추가 할 수 있습니다., 시스템 유연성을 향상시킵니다.
높은 안정성 및 보안: N + 1 또는 N + R 병렬冗余 응용 프로그램 설계로 시스템의 안정성과 보안이 크게 증가합니다.그것은 대기 상태와 같은 여러 모드에서 작동 할 수 있습니다, 온라인, 배터리, 바이패스, ECO, 전력 종료 및 유지보수 바이패스 (수동 바이패스), 다양한 조건 하에서 연속 전력 공급을 보장 합니다.
비용 효율적: 전력 모듈의 모듈형 및 핫스변 디자인으로 인해 비용 효율적인 전력 솔루션이 제공되며 전력 시스템의 전체 비용을 줄입니다.
간편한 유지보수: 각 모듈의 설계는 빠른 수리 및 교체를 허용하며, 판매 후 유지보수 비용을 효과적으로 줄일 수 있습니다.
고성능 디스플레이: 5.7 "LCD 그래픽 디자인 (10 인치 터치 LCD 화면 선택) 은 다양한 정보의 직관적이고 명확한 디스플레이를 제공합니다.이용자의 운영과 모니터링을 촉진합니다..
제품 응용
이 모듈형 UPS는 데이터 센터, 통신 기지 역, 산업 제어 시스템 및 상업 건물 등 다양한 응용 분야에 적합합니다.서버에 안정적인 전력 지원을 제공할 수 있습니다, 네트워크 장비, 산업 기계 및 기타 전기 장치, 전력 중단 또는 불안정한 전력 공급 상황의 정상적인 작동을 보장합니다.
제품 특성
여러 작업 모드: 대기, 온라인, 배터리, 우회, ECO, 전력 종료 및 유지 보수 우회 (수동 우회) 모드에서 작동 할 수 있으며, 다른 전력 공급 시나리오에 적응합니다.
조절 가능한 충전 전류: 각 모듈의 충전 전류는 최대 8A/6A의 충전 전류로 조절할 수 있습니다.다른 배터리의 충전 요구 사항을 더 잘 충족시킬 수 있습니다..
고품질의 출력 전력: 출력 전력 인수는 1 (KVA = KW) 이며, 탁월한 전압 안정성 및 낮은 하모닉 왜곡을 가지고 있습니다.평형 상태의 전압 안정성은 평형 부하에 ≤±1%와 불균형 부하에 ≤±2%입니다., 그리고 하모닉 왜곡은 선형 부하의 ≤1.5% THD 및 비선형 부하의 ≤4% THD로 전기 장비에 고품질의 전력을 제공합니다.
