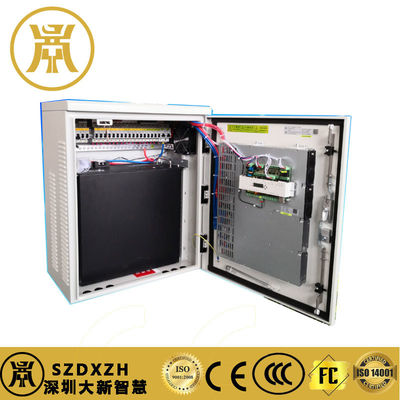

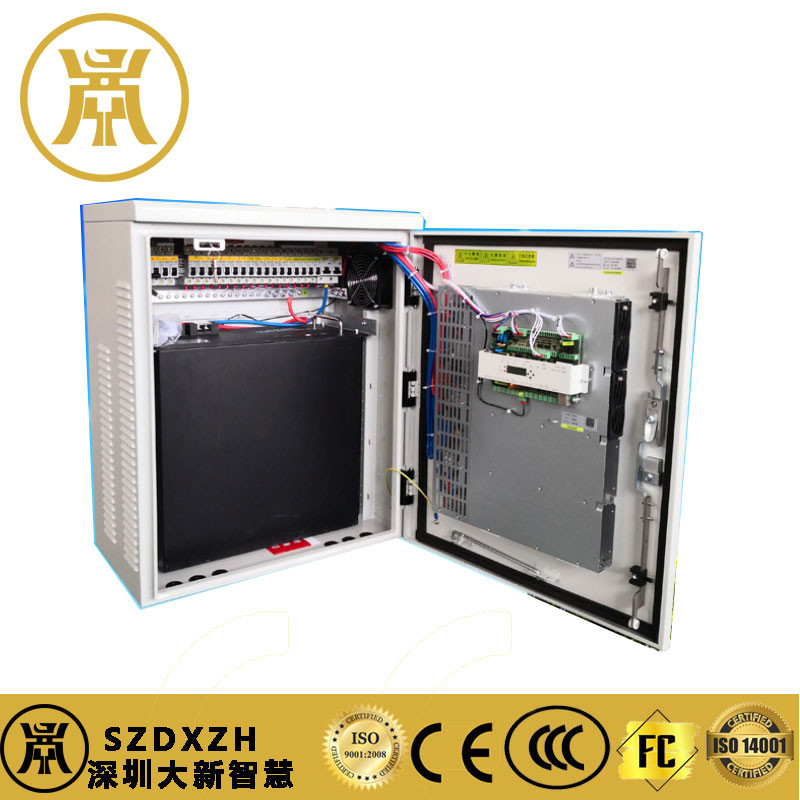

스톨에 장착된 야외 캐비닛 엠베디드 48v 통신 전원 공급 RS485 인터페이스
소개:
19 ′′, 21 ′′ 랙을 삽입하도록 설계되었습니다. 시스템은 VSM-B / C 제어 모듈, VRS 직렬기 / 인버터 모듈 등으로 구성됩니다. 그리고 AC-DC 배급 장치가 있습니다.그것은 48V / 10A ~ 150A에 도달 할 수 있습니다.
* 전력 네트워크에 대한 초 넓은 범위의 AC 입력, 최대 90-290Vac의 작업 범위.
* 직렬기 모듈은 0의 전력 요인 값으로 활성 전력 요인 보상 기술을 채택합니다.98.
* 직렬 모듈은 전체 브릿지 소프트 스위치 기술을 채택하고 92% 이상의 효율을 제공합니다.
* 현재 공유 N + 1 과잉 모듈 설계를 채택하여 안전하고 안정적인 부하 운영을 보장합니다.
* 직렬 모듈은 비 파괴적 인 핫 플러깅 기술을 채택합니다. 플러그 앤 플레이입니다.
* 종합적인 배터리 관리. 그것은 로드 셰이딩, 배터리 저전압 보호 및 2차 셰이딩과 같은 기능을 가지고 있으며 온도 보상,자동 플라트 충전 제어, 등등
* 네트워크 설계, RS485 통신 인터페이스와 결함 건조 접촉 인터페이스를 제공하여 지역 및 원격 모니터링을 가능하게합니다.
* AC 및 DC 양쪽 모두에 대한 포괄적인 번개 보호 설계, 빈번한 번개와 지역에 적합합니다.
* 오류 경보 및 오류 보호 기능이 완전합니다.

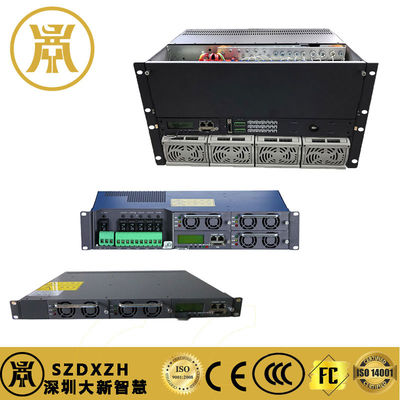

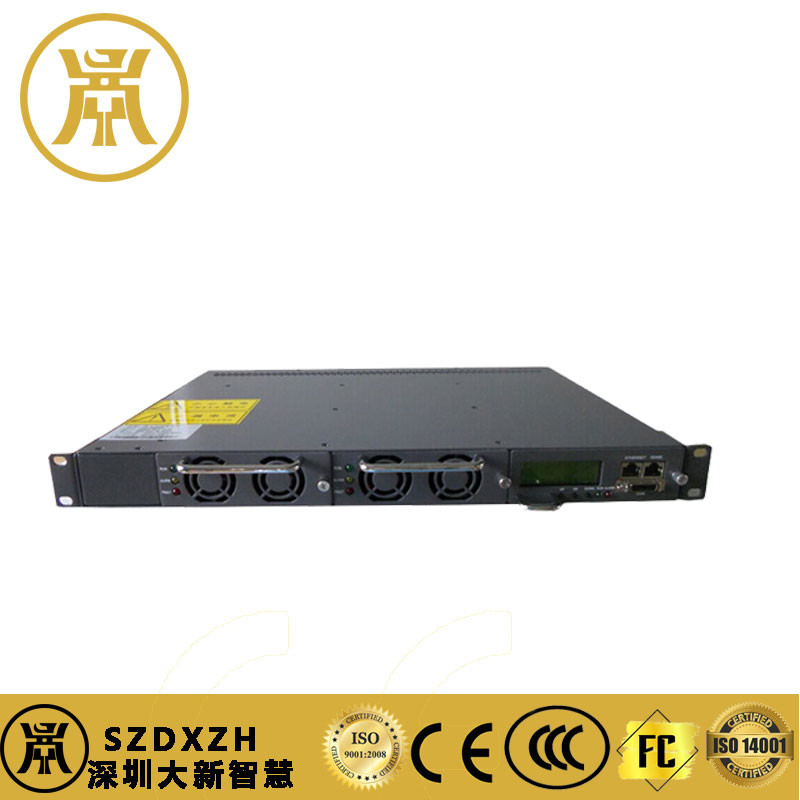

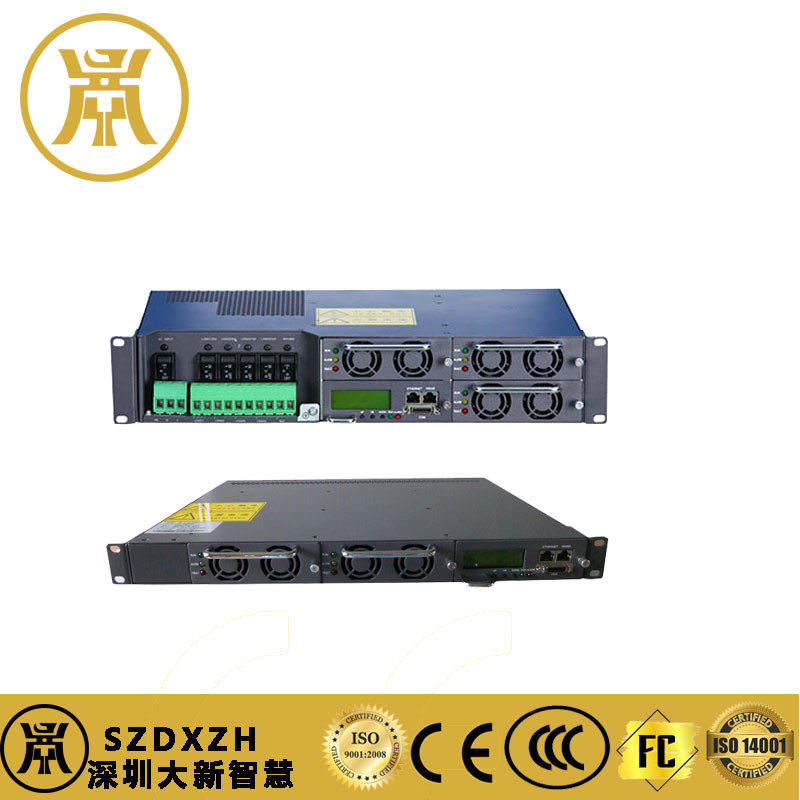

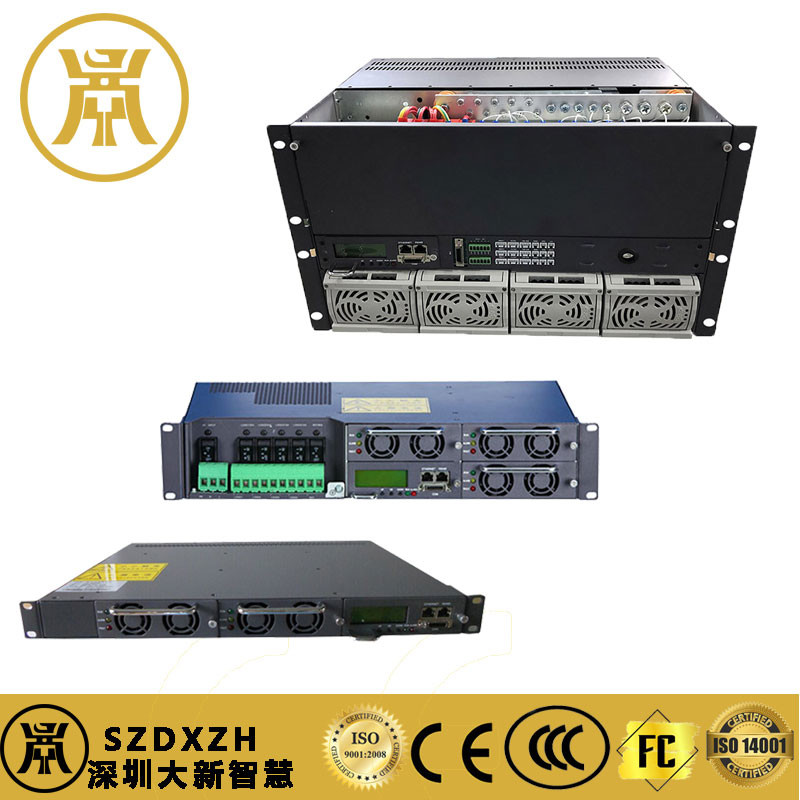

* 표준 19 인치 3U 랙 장착 설치 전면 작동 및 유지 보수.
특징:
* 다른 통신 장비와 함께 랙에 넣을 수 있습니다
* 높은 효율, 높은 전력 요인
* 넓은 입력 전압 범위, 전기 네트워크에 높은 적응력
* 좋은 전자기 호환성
* 입력 및 출력에서 번개 차단기로, 좋은 번개 보호
* RS485/RJ45 인터페이스를 통해, 어떤 고급 지능형 중앙 모니터링 시스템과 쉽게 연결
* 배터리 보호, 저전압 배터리 단속 (LVBD), 온도 보상에 대한 배터리 관리 기능을 포기
* 높은 신뢰성을 가진 병렬 불필요한 시스템
* 중국어와 영어 인터페이스를 통해 조작이 쉽습니다.
기술 데이터:
| VCS1U-4860 | VCS2U-4890 | VCS3U-4890 | VCS3U-48150 | |||
| 입력 | ||||||
| 단상 220Vac | ||||||
| 90~300Vac | ||||||
| 23A | 34.5A | 34.5A | 57.5A | |||
| 50/60Hz±10% | ||||||
| ≥ 0.99 | ||||||
| 출력 | ||||||
| 48V ((40~58Vdc 조절) | ||||||
| 10-60A | 10-90A | 10-90A | 10~150A | |||
| 3480W | 5220W | 5220W | 8700W | |||
| ≤±3% | ||||||
| ≤±0.6% | ||||||
| ≥91% | ||||||
| 다른 자료 | ||||||
| 482 × 253 × 44 | 482 × 253 × 88 | 482 × 253 × 132 | 482 × 253 × 132 | |||
| 8kg | 11kg | 12kg | 15kg | |||
| 32A*1 | 80A*1 | 63A*2 | 63A*2 | |||
| 32A*1 | 30A*2, 10A*2 | 63A*3 20A*3 16A*2 10A*2 | 63A*2 32A*2 16A*1 | |||
