제2장 기술 사양
1장비의 주요 기술 지표
1.1 환경 조건
작동 온도:-40°C~55°C ,
저장 온도:-40°C~65°C
가동 상대 습도:≤90% (°C 40±2)
저장 상대 습도:≤95% ((40±2°C에서)
1.2 진동
시누스 파동 진동에 저항하고 주파수 (10~55) Hz와 진폭 0.35mm.
1.3 지진 강화
시스템의 지진 강화는 통신 전력 장비의 지진 성능 테스트에 대한 YD 5096-2016 코드의 요구 사항을 충족합니다.
1.4 외관, 구조
1.4.1 형태
차원: 300mm (W) * 400mm (D) * 200mm (H)
1.4.2 입력 및 출력 인터페이스
왼쪽에서 오른쪽으로: AC 입력, 배터리 커넥터, DC 로드 3, DC 로드 2, DC 로드 1, 통신 포트, 안테나 커넥터 및 환기 밸브
1.4.3 표시등의 도표
왼쪽에서 오른쪽으로: 녹색 (행동등), 노란색 (경보등), 빨간색 (실점등)
1.4.4 장착 방법의 도표
덤불 및 평면 설비 설치
플래그 설치 80mm * 80mm

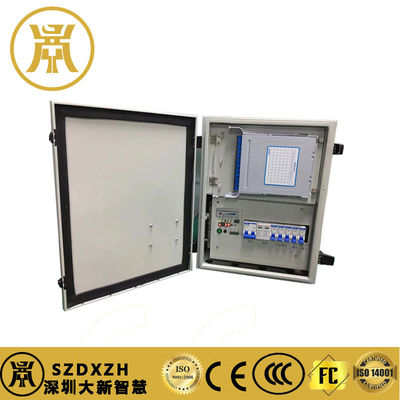

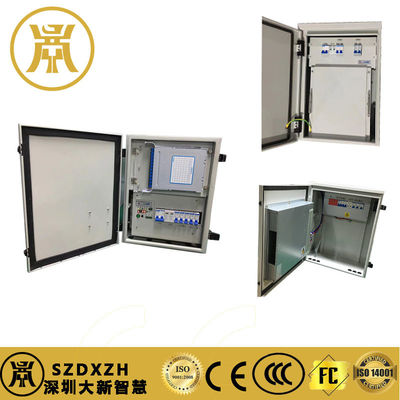

1.4.5 제품의 외관의 전체적인 효과
1.5 전원 공급 기술 요구 사항
5.1 전기적 성능
5.1.1 입력전압 범위
AC 220V, 등급 전압 220V, 입력 전압 범위: 176V~264V
AC 입력 100Vac ~ 175Vac 때, 1000W 출력으로 전환
명목값 DC 240V/336V, 등급전압 378V, 입력전압 범위: 260~400V (192V~280V)
DC 입력 140Vdc ~ 240Vdc 때, 1000W 출력으로 전환
5.1.2 AC 입력 전력 요구 사항
1) 등급 주파수
주파수는 50Hz입니다.
2) AC 주파수 변동 범위
입력 주파수의 변동 범위는 50Hz ± 2.5Hz입니다.
5.1.3 입력 전력 요인
각기 다른 부하 요인에서의 시스템의 입력 전력 인수는 표 1의 요구 사항을 충족합니다.
입력 전력 요인 표 1 표
각기 다른 부하에서 입력 전력 요인 요구 사항
100% 로드 요인에서는 >0.99
50%의 부하 인수에서 >0.98
20% 로드 요인에서, >0.94
5.1.4 입력전압 파형 왜곡률
입력전압 파형 왜곡률은 5%를 초과하지 않습니다.
5.1.5 입력 전류의 총 하모닉 왜곡
각기 다른 부하 요인에서 시스템의 입력 전류 하모닉은 표 2의 요구 사항을 충족합니다.
입력 전류 총 하모닉 왜곡 표 2 표
서로 다른 부하에서 입력 전류의 총 하모닉 왜곡 요구 사항
100% 부하 요인 ≤ 5%
50%의 부하 요인 ≤ 8%
20% 로드 요인 ≤10%
5.1.6 입력 무부하 손실
장비의 부하 손실은 등급 전력의 1% (20W) 미만입니다.
5.1.7 출력 전압 설정 범위 값
명목 값은 - 48V이고 출력 전압 범위는 43V-57V이며 전압 안정화 정확도는 ± 0.5%입니다.
5.1.8 효율성
출력 명소 값 - 48V 효율은 3 표의 요구 사항을 충족합니다.
명목 출력 값 - 48V 효율 3 표
부하 요인 효율성
100% 부하 ≥95.5%
50% 부하 ≥96%
20% 부하 ≥93.5%
