전력 배포 및 백업과 함께 막대기 장착용 전기 패널 작은 상자
기술 구성
| 항목 | 구성 | 참고문서 | |
| AC 분배 단위 | 번개 보호에 관한 통보 | C급:20~40KA | |
| 통신 입력 | 63A/2P*2 | 경계가 끊어질 수 있는 ICU ≥6kA, 단회로 세그먼팅 능력 Ics ≥6kA | |
| 지능형 기기 (선택) | DDS3366P-3형 단相 3방향 전기 에너지 계측기 | AC 전압, 전류, 전기 에너지, 3 차원 입력 스위치 값 등을 감지 할 수 있습니다. | |
| 정제기 모듈 | RM4850*3 | ||
| 모니터링 유닛 | SM32 | ||
| DC 분배 단위 | 배터리 스위치 | 100A/1P*2 | 최후 분쇄력 Icu ≥ 20kA 및 가동 단절력 Ics ≥ 15kA |
| 한 번 끄세요 | 63A/1P*1;32/1P*2;20/1P*2 | ||
| 다양한 사용자 구성은 선택적입니다. | |||
| 두 번째 단속 | 20A/1P*1;10A/1P*2; | ICU ≥6 ka 및 ICS ≥6 ka의 가속 단전 단절 능력 | |
| DC 번개 보호 | C 등급: 10~20KA |
구성에는 번개 보호판이 포함되어 있습니다. | |
| 150A 벽에 장착된 전원 공급 시스템 | 차원: 700H * 350D * 580W, 온도 조절 시스템 포함 | ||
주요 특징:
벽에 장착된 DX-P-150A-50AH는 최대 총 용량 150A의 통신 시스템에 사용됩니다. 벽에 장착된, 바닥에 장착된, 기둥에 장착된 및 기타 설치 방법에 적합합니다.통신 전원 공급을 통합합니다, AC/DC 분배, 온도 조절, 모니터링, 번개 보호 및 지상 시스템 기능 및 완전한 배터리 관리,배터리 저전압 보호 기능 및 로드 셰이딩 기능과 같이온도 보상, 자동 전압 조절, 전류 제한, 배터리 용량 계산, 온라인 배터리 테스트, 수면 에너지 절약 및 기타 기능을 달성 할 수 있습니다.전력 시스템의 네트워크 설계, RS232/RS485 및 드라이 콘택트, 유연한 네트워크, 원격 모니터링 및 무인 조작과 같은 여러 통신 인터페이스를 제공합니다.그것은 AC와 DC 양쪽 모두에 대한 완전한 번개 보호 설계가 있습니다, 뿐만 아니라 포괄적인 결함 보호 및 결함 경보 기능. 전력 시스템의 앞쪽을 작동 및 유지 유지. 전력 시스템은 작동, 설치 및 유지 보수가 쉽습니다.그리고 전력망이 크게 변동되는 상황에 적합합니다.기지국, 중소 및 중소 거래소, 위성 통신 및 데이터 통신
시스템 입력은 63A / 2P 회로 차단기를 통해 직렬 모듈 입자로 전송됩니다. 입력 끝에서 평행 AC C 레벨 번개 보호가 사용됩니다.
직렬 모듈은 병렬로 작동하며 DC 출력은 버스바를 통해 연결되어 2 개의 백업 배터리 팩과 DC 부하를 공급합니다. DC 부하는 피지 또는 공기 스위치로 제어됩니다.사용자를 위해 각 부하에 대해 켜고 끄는 제어 및 과부하 및 단전으로부터 보호.

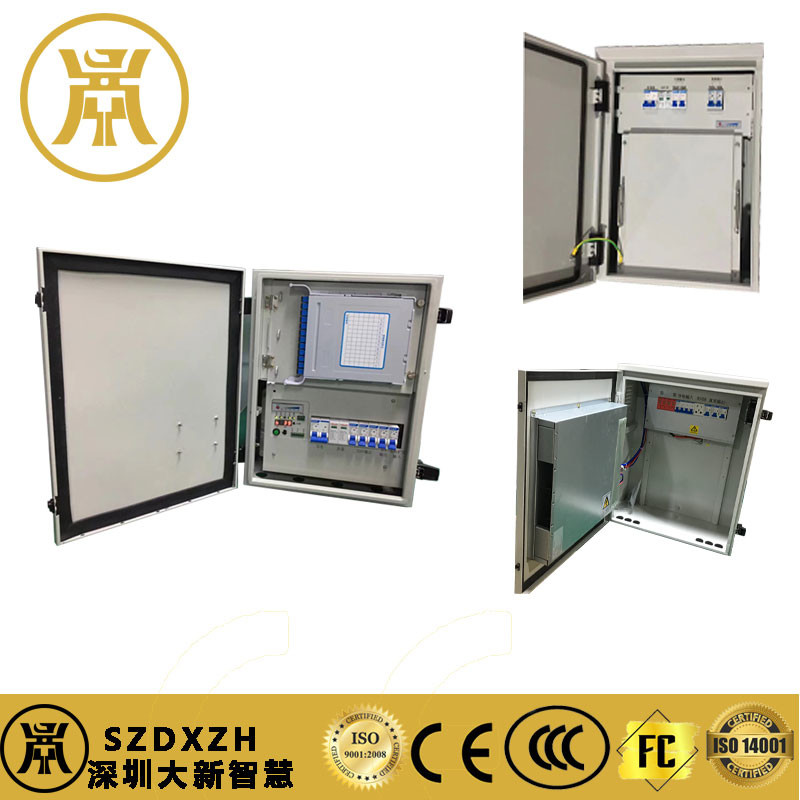

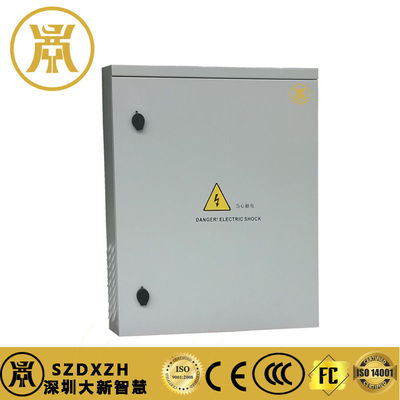

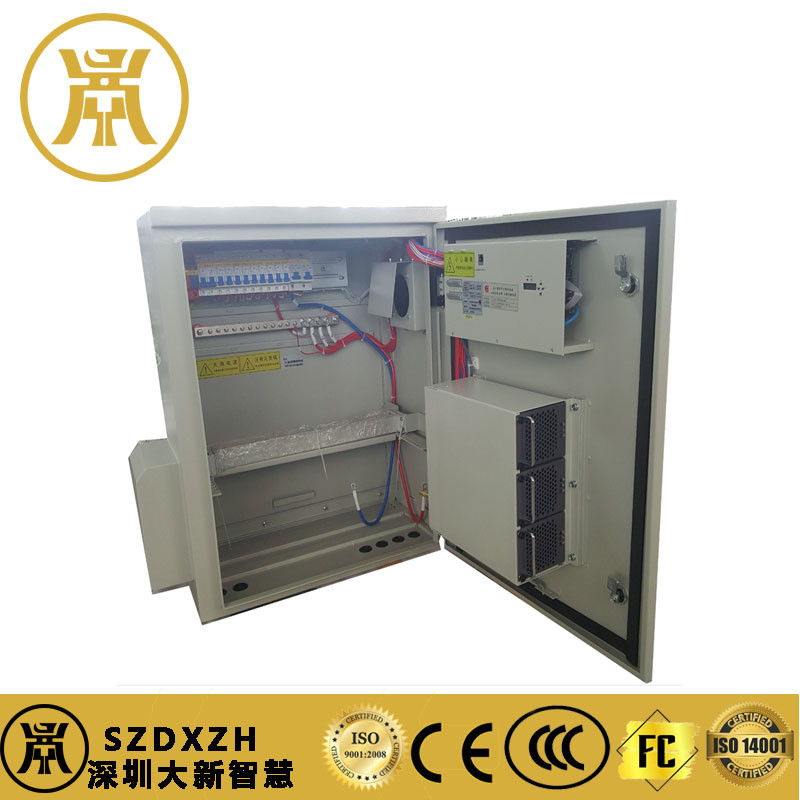

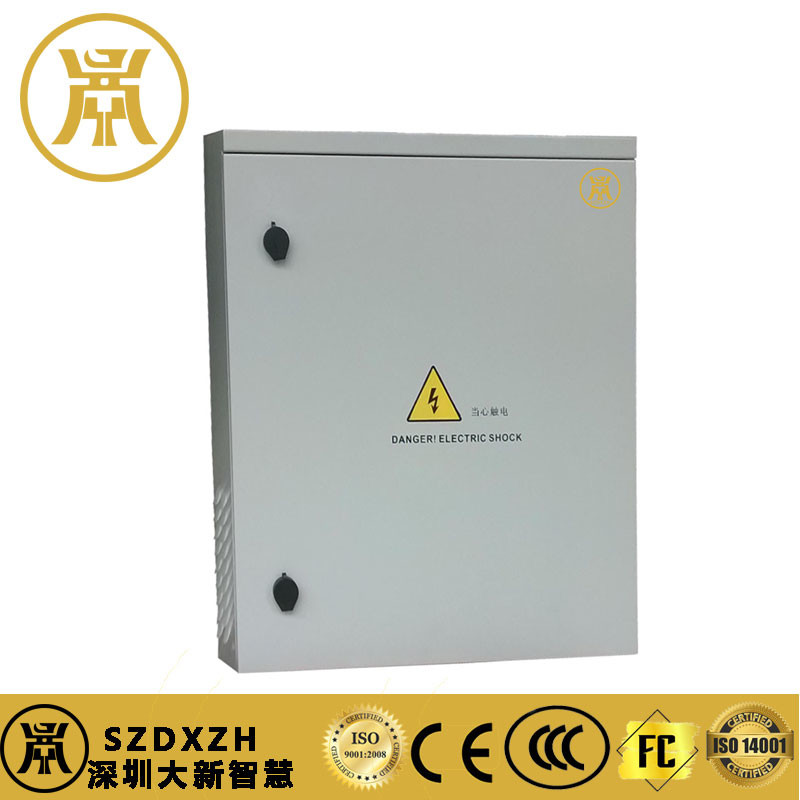

제품 사진:
환경 매개 변수
| 환경 매개 변수 | 사용 환경 조건 | 운송 환경 조건 | 저장 환경 조건 | 에 부합 | 참고자료 | |||
| 종류 | 매개 변수 | 단위 | 관련 표준 | |||||
| 날씨 | 외부 온도 | 낮은 온도 | °C | -40 | -40 | -25 | YD/T1058-2000 중 | "-40°C로 시작하면 됩니다. |
| 높은 온도 | °C | 45 | 70 | 55 | 4.1.1과41.2 | "+55~+65°CL리니어 디레이팅 20% | ||
| 온도 변동 | °C/분 | / | 1 | / | ETS300019-2-2T23 | |||
| 습도 | 상대 습도 | % | 5-90 | 90 ((40±2°C) | / | YD/T1058-2000중41.3 | 단기 테스트 요구 사항: 0-95%, 최대 값 95%, 응축하지 않는 | |
| 공기 압력 | 저압 | Kpa | 86 | 70 | 70 | YD/T1058-2000중41.4 | 모듈에만 적용됩니다 | |
| 고기압 | Kpa | 106 | 106 | 106 | ||||
| 고도 | m | ≤ 4000 | 고도가 2000m를 넘으면, 100m의 상승에 따라 온도는 0.5 °C 감소합니다. | |||||
모니터링 스키마: 북쪽과 남쪽 방향으로 RS485 포트를 모니터링, 건조 접촉, 배터리 셀 탐지 (선택) 모두 모니터링 패널로 이끌
작동 및 유지보수 방법: 유지보수 전에, 직렬기 모듈은 열 교환이 가능합니다.
