전력 시스템 원칙
시스템 입력은 63A / 2P 회로 차단기를 통해 직렬 모듈 입자로 전송됩니다. 입력 끝에서 평행 AC C 레벨 번개 보호가 사용됩니다.
직렬 모듈은 병렬로 작동하며 DC 출력은 버스바를 통해 연결되어 2 개의 백업 배터리 팩과 DC 부하를 공급합니다. DC 부하는 피지 또는 공기 스위치로 제어됩니다.사용자를 위해 각 부하에 대해 켜고 끄는 제어 및 과부하 및 단전으로부터 보호.
정상적인 시스템 조건에서수직 모듈과 분배 단위의 다양한 매개 변수는 모니터링 모듈에 의해 제어되고 미리 결정된 매개 변수 또는 사용자 명령에 따라 작동합니다.. 메인 전원이 고장 났다면, 시스템은 배터리 전원 공급 장치로 전환합니다. 배터리가 배열되면 배터리 끝의 전압이 떨어지기 시작합니다.배터리 전압이 전원 다운 전압 포인트로 떨어지면, 모니터링 모듈은 전원 다운 접촉기를 제어 하 여 작동 하 고 부하를 차단 합니다. 배터리 전압이 배터리 보호 전압 포인트로 떨어지면,모니터링 모듈은 2차 전원 끄기 접촉기의 동작을 제어합니다., 전력 시스템과 배터리 사이의 연결을 차단하여 과도한 충전으로부터 배터리를 보호합니다. 이 시점에서 전력 시스템은 작동을 중지합니다.외부 전원 공급이 복원되고 직렬기 모듈이 출력을 재개하면, 시스템은 정상 작동을 재개합니다. 모니터링 모듈은 전력 유통 시스템의 작동 상태를 감지하고 제어 할 수 있습니다.사용자 명령어는 모니터링 모듈 패널의 키보드를 통해 발산 될 수 있습니다, 로컬 백엔드 PC, 원격 중앙 제어실. 시스템의 작동 상태와 매개 변수는 모니터링 모듈 LCD 화면, 로컬 백엔드 PC, 원격 중앙 제어실에 표시 될 수 있습니다..이 시스템은 적절한 센서를 구성하여 연소, 문 자석, 물 침수, 온도 및 습도를 포함한 다양한 환경 변수를 수집할 수 있습니다.
전체 구조

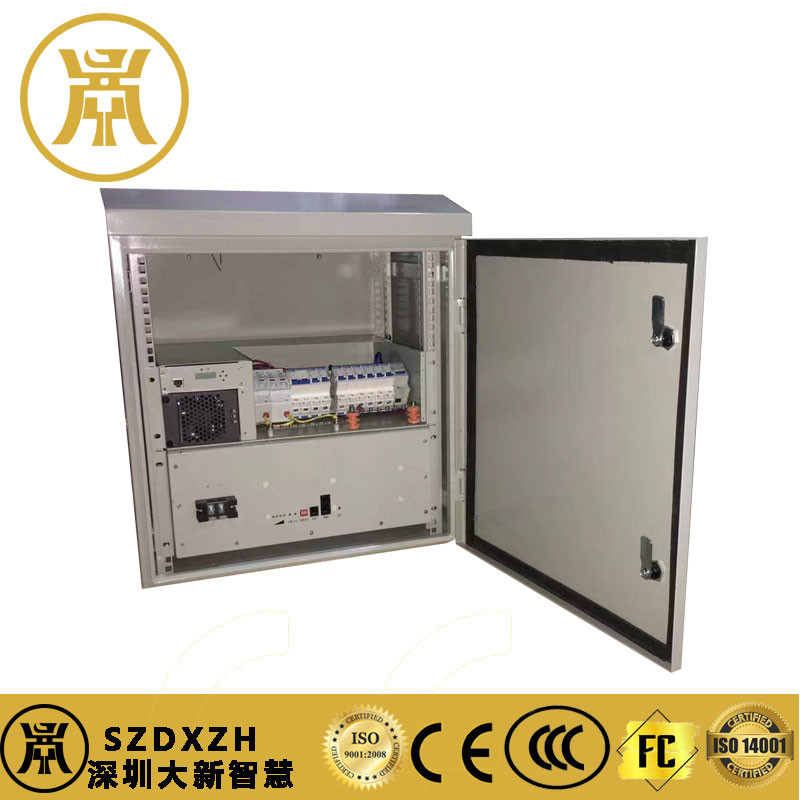

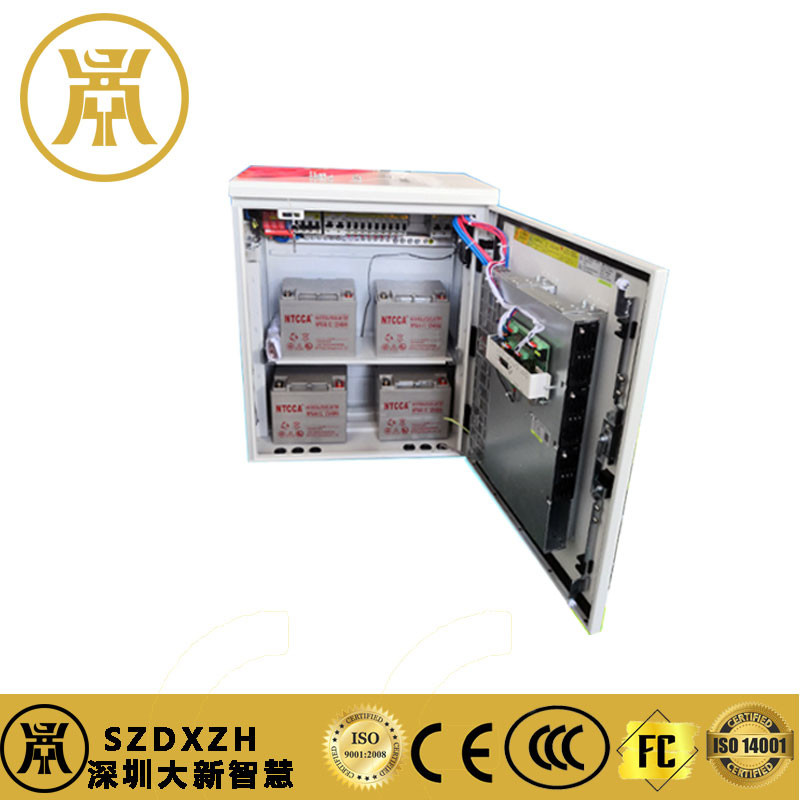

전원 공급 시스템 플러그인 프레임 (높이 * 너비 * 깊이) 는 700mm * 580mm * 350mm입니다. 그것은 AC 유통 장치, 모니터링 장치, 직렬 모듈 장치,그리고 DC 분배 장치, 그리고 바닥, 벽, 기둥, 그리고 다른 방법으로 설치 될 수 있습니다. 왼쪽 및 오른쪽 공기 유관, 강제 열 방출을 위해 펌프와 함께 모듈, IP55, 내장 온도 제어 시스템.50AH 철전기 배터리 세트 하나 또는 38AH 납산 배터리 네 개에 대한 설치 공간을 제공.
모니터링 스키마: 북쪽과 남쪽 방향으로 RS485 포트를 모니터링, 건조 접촉, 배터리 셀 탐지 (선택) 모두 모니터링 패널로 이끌
작동 및 유지보수 방법: 유지보수 전에, 직렬기 모듈은 열 교환이 가능합니다.
| 구성 요소 | 구성 | 참고자료 | |
| AC 분배 단위 | 번개 보호에 관한 통보 | C급:20~40KA | |
| 통신 입력 | 63A/2P*2 | 경계가 끊어질 수 있는 ICU ≥6kA, 단회로 세그먼팅 능력 Ics ≥6kA | |
| 지능형 기기 (선택) | DDS3366P-3형 단相 3방향 전기 에너지 계측기 | AC 전압, 전류, 전기 에너지, 3 차원 입력 스위치 값 등을 감지 할 수 있습니다. | |
| 정제기 모듈 | RM4850*3 | ||
| 모니터링 유닛 | SM32 | ||
| DC 분배 단위 | 배터리 스위치 | 100A/1P*2 | 최후 분쇄력 Icu ≥ 20kA 및 가동 단절력 Ics ≥ 15kA |
| 한 번 끄세요 | 63A/1P*1;32/1P*2;20/1P*2 | ||
| 다양한 사용자 구성은 선택적입니다. | |||
| 두 번째 단속 | 20A/1P*1;10A/1P*2; | ICU ≥6 ka 및 ICS ≥6 ka의 가속 단전 단절 능력 | |
| DC 번개 보호 | C 등급: 10~20KA |
구성에는 번개 보호판이 포함되어 있습니다. | |
| 150A 벽에 장착된 전원 공급 시스템 | 차원: 700H * 350D * 580W, 온도 조절 시스템 포함 | ||
환경 상태
|
환경 매개 변수
|
사용 환경 조건 | 운송 환경 조건 | 저장 환경 조건 | 에 부합 | 참고자료 | |||
| 종류 | 매개 변수 | 단위 | 관련 표준 | |||||
| 날씨 | 외부 온도 | 낮은 온도 | °C | -40 | -40 | -25 | YD/T1058-2000 중 | "-40°C로 시작하면 됩니다. |
| 높은 온도 | °C | 45 | 70 | 55 | 4.1.1과41.2 | "+55~+65°CL리니어 디레이팅 20% | ||
| 온도 변동 | °C/분 | / | 1 | / | ETS300019-2-2T23 | |||
| 습도 | 상대 습도 | % | 5-90 | 90 ((40±2°C) | / | YD/T1058-2000중41.3 | 단기 테스트 요구 사항: 0-95%, 최대 값 95%, 응축하지 않는 | |
| 공기 압력 | 저압 | Kpa | 86 | 70 | 70 | YD/T1058-2000중41.4 | 모듈에만 적용됩니다 | |
| 고기압 | Kpa | 106 | 106 | 106 | ||||
| 고도 | m | ≤ 4000 | 고도가 2000m를 넘으면, 100m의 상승에 따라 온도는 0.5 °C 감소합니다. | |||||
전기적 특성
|
|
|||||
| 1 입력 특성 | |||||
| 계열번호 | 프로젝트 | 기술 요구 사항 | 단위 | 참고자료 | |
| 1.1 | 입력 전압 | 90~300 | 백 | 176-300Vac 풀 로드 출력, 90-175Vac 감소 로드 출력 | |
| 1.2 | 최대 입력 전류 | 57 | A | ||
| 1.3 | 입력 등급 전압 | 220 | 백 | 단계 전압 | |
| 1.4 | 입력 전압 주파수 | 4763. 전형적인 값은 50/60입니다. | Hz | ||
| 1.5 | 입력 전력 요인 | ≥ 0.99 | 완전 부하 작동 상태 | ||
| 2 출력 특성 | |||||
| 계열번호 | 프로젝트 | 기술 요구 사항 | 단위 | 참고자료 | |
| 2.1 | 출력 등급 전압 | - 54 | Vdc | IN220Vac | |
| 2.2 | 출력 전압 범위 | -42~ -58 | Vdc | 모니터링을 통해 조절할 수 있습니다 (시험 조건: 부하가 없습니다) | |
| 2.3 | 출력 등급 전류 | 150 | A | ||
| 2.4 | 출력 등급 전력 | 8.7 | KW | ||
| 2.5 | 출력 파동 및 노이즈 | ≤200 | mVp-p | 오실로스코프 대역폭은 20MHz가 되어야 합니다. | |
| 10u+104 콘덴서와 평행 탐사 | |||||
| 2.6 | 시작 출력 지연 | 3~8 | S | IN 220Vac, | |
| 2.7 | 전압 안정화 정확도 | ≤±1% | |||
| 2.8 | 소음 지수 | 광대역 혼잡 | ≤100 | mV | 3.4~150KHz |
| 소음 전압 | ≤ 30 | mV | 150~30 MHz | ||
| 전화 잔액 무게 | ≤2 | mV | |||
| 소음 전압 | |||||
| 2.9 | 역학 | 초과 진폭 | △V:≤5 | %Vo | 25% 50% 25% |
| 이 문제에 대해 | 회복 시간 | △t: ≤ 500 | μS | 50%~75%~50% 로드 변경 | |
| 2.1 | 불균형 전류 분포 | ≤ 5% | 모듈 평행 50%~100% 가량 출력 | ||
| (기능 모듈은 병렬로 작동 할 수 있습니다.) | |||||
| 2.11 | 온도 계수 | ±0.02 | %/°C | ||
| 2.12 | 출력 효율성 | ≥95% | 220Vac/명용 부하 (표준 값), 고효율 모듈 | ||
| ≥92% | 220Vac/명용 부하 (기반 값), 유니버설 모듈 | ||||
| ≥87% | 110VAC/등급 부하 | ||||
| 3 경보 및 보호점 | |||||
| 계열번호 | 프로젝트 | 기술 요구 사항 | 단위 | 참고자료 | |
| 3.1 | 시스템 입력 과전압 차단점 | 298±5 | VAC | 자동 복원, 복원점 290V±5V | |
| 3.2 | 모듈 입력 과전압 보호 | ≥300 | VAC | ||
| 3.3 | 시스템 입력 저전압 차단점 | 80±5 | VAC | 자동으로 다시 시작, 다시 시작점 136V±5V | |
| 3.4 | 입력 모듈 저전압 보호 | ≤ 85 | VAC | ||
| 3.5 | 입력 과전압 경보 | 275 | VAC | 차이는 10V로 복원합니다. 기본값입니다. | |
| 3.6 | 입력 저전압 경보 | 175 | VAC | 차이는 10V로 복원합니다. 기본값입니다. | |
| 3.7 | 출력 과전압 경보 | -58.0V | Vdc | 0.5V 회수차, 기본값 | |
| 3.8 | 출력 저전압 경보 | -47.0V | Vdc | 0.5V 회수차, 기본값 | |
| 3.9 | 출력 과전압 보호 | 2 | Vdc | 자동 복원 불가능 | |
| 3.1 | 일회 전원 끄기 보호 | -46 | Vdc | ||
| 3.11 | 2차 전원 끄기 보호 | - 43번2 | Vdc | ||
| 3.12 | 배터리 전원 | 자동 | 50Vdc 이상 | ||
| 안전 규정 및 EMC 특성 | |||||
|
계열번호
|
프로젝트 | 표준 (또는 시험 조건) | 참고자료 | ||
| 1 | 반전기 | 입력-- 출력 | 3000Vac/30mA/1min, | 도곡, 고장 (시스템 요구 사항) | |
| 강도 | (50Hz를 견딜 수 있습니다.) | 시험 중에 번개 보호 단위, 모니터링 모듈 및 직렬 모듈을 제거해야 하며, 주변 온도가 15-35 °C일 때 상대 습도는 ≤ 90%가 되어야 합니다. | |||
| 입력 - 지구 | 1500Vac/30mA/1min | ||||
| (50Hz를 견딜 수 있습니다.) | |||||
| 입력 - 지구 | 500Vac/30mA/1min | ||||
| 2 | 격리 | 입력-- 출력 | ≥10MΩ@500Vdc | 시험 중에 번개 보호 단위, 모니터링 모듈 및 직렬 모듈을 제거하고 15-35 °C의 주변 온도와 ≤ 90%의 상대 습도에서 테스트를 수행합니다. | |
| 저항력 | 입력 - 지구 | ≥10MΩ@500Vdc | |||
| 입력 - 지구 | ≥10MΩ@500Vdc | ||||
| 3 | 음향 소음 | ≤55dB | |||
| 4 | 누출 전류 | 단일 모듈<3.5mA 시스템의 누출 전류가 이 값을 초과하면 "대 누출 전류는 먼저 펀딩되어야 한다"라고 표시됩니다. | |||
| 5 | 방사능 장애 방출 | 클래스 A | EN55022 | ||
| 진행된 괴롭힘 | 클래스 A | EN55022 | |||
| 전류 하모닉 방출 | A 클래스 (리렉티파이어 모듈) | IEC61000-3-2 | |||
| 6 | 전기 정전 충전 면역 | 8KV의 공기 방출, | IEC61000-4-2 | ||
| 접촉 방출 6KV, | |||||
| 방사성 전자기장 면역 | 레벨 3 | IEC61000-4-3 | |||
| 전기 빠른 펄스 집단 면역 | 레벨 4 | IEC61000-4-4 | |||
| 충전 면역력 | 레벨 4 판사 | IEC61000-4-5 | |||
| 유도성 면역 | 레벨 3 | IEC61000-4-6 | |||
| 전압 하락, 단기 | 표준에 따라 선택 | IEC61000-4-29 | |||
| 중단 및 버퍼 면역 | |||||
| 전압 변동 및 깜박임 | PST: <1.00PST <0.65DC < 3%, | IEC61000-3-3 | |||
| DMX:<4%, d(t):<0.2S (모듈) | |||||
