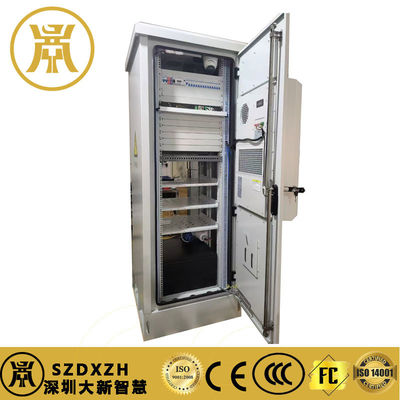

19 인치 IP55 42U 야외 통신 캐비닛 전력 배급 장치와 배터리
적용:
전기통신: 이 캐비닛은 통신 부지에 종종 사용되며 기지 스테이션 및 기타 장비에 전력을 공급합니다. PDU는 전기 전력 유통을 관리합니다.정렬기가 동전으로 동전 전원을 변환하는 동안, 일반적으로 통신 장비에 필요한.
재생 에너지 시스템: 태양광 또는 풍력 에너지 설비에서, 맞춤형 캐비닛은 배터리 또는 네트워크로 생성되고 분배되는 전력을 관리하기 위해 PDU와 직렬기를 수용 할 수 있습니다.
원격 시설: 전력 공급이 제한되거나 신뢰할 수 없는 원격 지역에서는 이러한 캐비닛이 감시 카메라와 같은 장비의 전력 요구를 안정적이고 효율적으로 관리하는 방법을 제공합니다.환경 모니터링 시스템, 원격 센서
데이터 센터: 야외 데이터 센터 또는 엣지 컴퓨팅 설정은 이러한 솔루션을 사용하여 일관성있는 전력 공급 및 백업을 보장하고 열 분산 및 환경 문제를 관리 할 수 있습니다.
산업용 용도: 석유, 가스, 광산, 건설 등 야외에서 기계를 작동시키는 산업에서는 이러한 캐비닛을 전력 유통 및 민감한 장비를 원소로부터 보호하기 위해 사용할 수 있습니다.
인프라 프로젝트: 그들은 교통 제어 시스템이나 스마트 시티 애플리케이션과 같은 인프라 프로젝트에 배치 될 수 있으며 센서, 조명 및 통신 장치에 지속적인 전원을 보장합니다.
군사용: 맞춤형 캐비닛은 또한 현장 작전에서 통신 장비와 지휘 센터에 전원을 공급하기 위해 군사 설정에서 사용됩니다.
| 야외 통신 캐비닛제품 매개 변수 목록 | |||
| 번호 | 이름/상명 | 사양/모델 | 매개 변수 |
| 1 | 외관 통합 전력 캐비닛 |
900*900*2150 | A. 캐비닛 크기:W × DxH900*900*2150mm; 내부 크기:W × DxH800*800*1800mm B. 캐비닛 구성:카비닛 몸체+카비닛 문+기반+올라기 덮개+레크+배터리 레이어 보드+카비닛 잠금 C. 캐비닛 종류: 1 단위, 1 칸, 앞 문, 바닥에 장착 D. 캐비닛 재료:1.5mm 진열판; E. 열 절연 성능:열전도 <0.472W/ ((m2.k); F. 상부 장비 래크:19인치 래크,22U,3쌍의 지원 바, 1 팔레트.하위 2개의 배터리 래크는 최대 2개의 48200AH 납산 배터리를 수용할 수 있다. G. 캐비닛 기지: 높이 100mm,2.0mm 두께 H. 입구 방법:내면과 바깥쪽 바닥, 지름 50*4 I. 도난 방지 설계:부착된 문,부착된 링크,점형 도난 방지 잠금 J. IP 보호 수준:IP65 K. 색상:RAL7035,공업용 야외 파우더 코팅 L. "전기에 의한 위험"이라는 표지판이 있는 캐비닛의 스크린 프린팅 M. 토착 구리 막대,LED등,문 자석 스위치,냉각 팬 (선택) |
| 2 | 임베디드 스위치 전원 공급 200A |
ET-PS48200Z-6U | 표준 19인치, 내장 플러그인 프레임 3U 높이;AC 입력 220V,DC 출력 48V;장비 330A 직렬 모듈과 1 개의 모니터링 및 관리 모듈; 배터리를 사용할 수 있습니다. 요금 관리 |
AC 입력: 공기 스위치 DZ47-63/2P C6363A/2P*1 3단계 AC C급 번개 차단기 20-40KA 통신 출력: 공기 스위치 DZ47-63/2 C3232A/2P*1 지상 단말기*1; DC C급 번개 차단기 20-40KA1P*1; DC 출력: 1차 전원 차단: DZ47-63/1 C6363A/1P*3, 2차 전원 차단: DZ47-63/1 C6363A/1P*3; 배터리 무부하 스위치: DZ47-125/1125A/1P*2. |
|||
| 3 | 유통 단위 (선택/개인화) |
3U | 19인치 3U 높이의 플러그인 프레임 AC380V 입력,63A/4P×2 ((AC 입력,오일 엔진 입력 + 기계적 잠금판),3단계 B급 번개 차단기 × 1,63A/3P × 1, 32A/1P×2,16A/1P×2,10A/1P×1,6A/1P×1, 3홀 유지보수 소켓 × 1, 땅 행 × 1, 0 행 × 1. |
| 4 | 리?? 배터리 / 납 산성 배터리 (선택) |
3u 100AH | 48V 100AH |
| 5 | FSU | iU | 8 RS485 직렬 포트,8 DI 입력,4 DO 건조 접촉 출력,1 메인 전원 상태 감지 입력,1 물 침수 감지 입력,1 내장 진동 센서,1 USB 인터페이스,1 RJ45 IP 포트 1, 콘솔 디버깅 포트, 포트 번개 및 초상폭 보호. 이 소프트웨어는 웹 관리 인터페이스로 제공되며, 웹 브라우저를 통해 수집자, 그리고 실시간으로 수집된 데이터를 볼 수 있습니다. 그리고 제어.역사적인 데이터와 경보도 검색할 수 있습니다.중심 모니터링을 지원합니다. SNMP 또는 B 인터페이스를 통해 백엔드 모니터링 시스템에 액세스합니다. |
| 6 | 카메라 | 2백만개의 적외선 반구 |
|
| 7 | UPS | 3kVA | |
| 8 | 통신 공기 | 1500W | AC 220V |
케이블 입구
케이블 입구점은 캐비닛 뒤에 위치하고 있으며, 6개 상단과 4개 하단으로 쉽게 업그레이드 될 수 있습니다.
지상 보호
캐비닛에는 경화 방지 코팅을 가진 구리 막이 포함되어 있습니다. 전선 연결 단말기에 충분한 나사가 있습니다.
캐비닛의 금속 부분은 서로 연결되고 지식 막대기로 연결되어야 합니다. 두 가지 지점 사이의 연결 저항은 0.1Ω 이하입니다.
캐비닛 안의 다른 장비의 보호 어더링은 어더링 바에 연결되어야 합니다.
