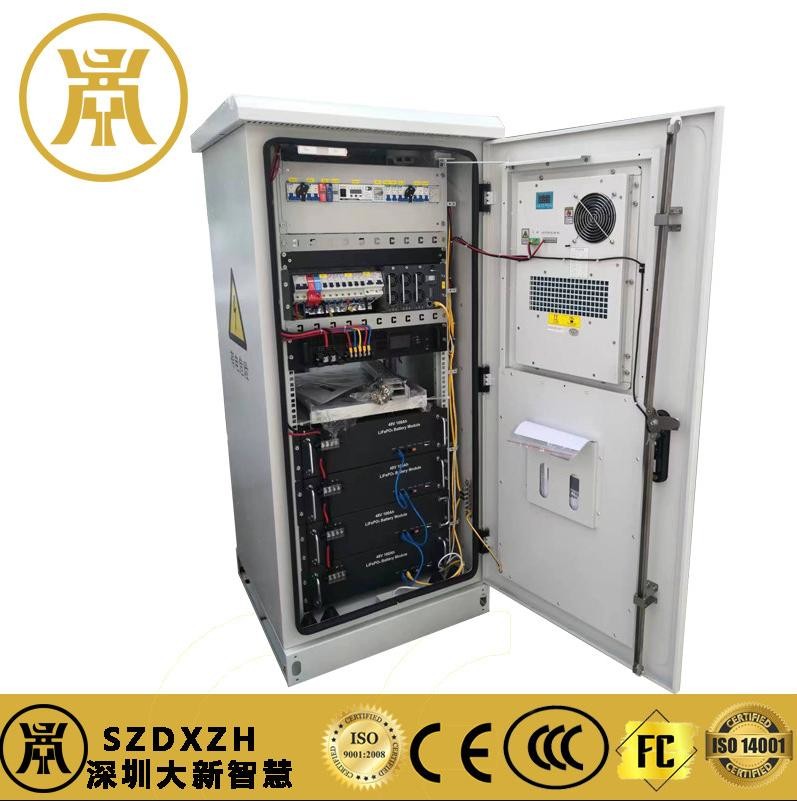

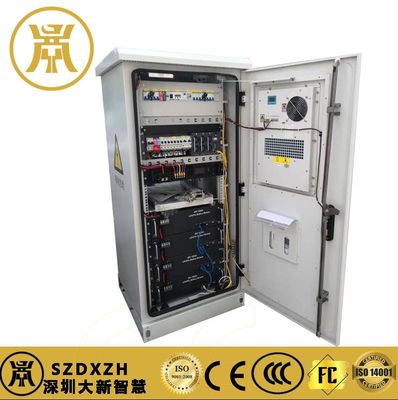

32U 통합 전원 캐비닛과 내장 스위치 전원 공급 및 PDU
아래는이 캐비닛의 주요 응용 프로그램 및 사용 사례입니다:
사용 사례: 라우터, 스위치 및 전력 유통 장치와 같은 통신 장비를 포함합니다.
이점:
민감한 통신 장치에 대한 안전하고 조직된 환경을 제공합니다.
IP65 보호는 먼지와 물에 대한 저항을 보장하며 야외 설치를 위해 적합합니다.
32U 래크 공간은 여러 장치에 콤팩트한 발자국을 갖습니다.
사용 사례: 서버, 전원 공급 장치 및 네트워크 장비 저장
이점:
19인치 랙 호환성으로 표준 데이터센터 장비와 원활한 통합이 가능합니다.
열 단열 (<0.472 W/(m2·K)) 는 최적의 작동 온도를 유지합니다.
구리 버스를 공지하면 전기 안전성이 높아집니다.
사용 사례: 산업 환경에서 PLC, 제어 시스템 및 전력 분배 단위를 보호하고 조직합니다.
이점:
내구성 있는 1.5mm 진열 판 구조는 가혹한 산업 환경에 견딜 수 있습니다.
도둑질 방지 설계 (부착 된 문과 잠금) 는 중요한 장비의 안전을 보장합니다.
냉각 팬 (선택) 고온 환경에서 과열을 방지합니다.
사용 사례: 태양광 또는 풍력 에너지 설비에 대한 인버터, 배터리 및 전력 관리 시스템.
이점:
IP65 등급은 재생 에너지 농장에서 야외 사용에 적합합니다.
케이블 입구 설계 (아래쪽과 바깥쪽) 는 배선 및 유지보수를 단순화합니다.
RAL7035 분말 코팅은 장기적인 야외 내구성을 위해 부식 저항을 제공합니다.
사용 사례: 주거, 상업 또는 산업 구역의 야외 전력 배급 시스템에서 사용됩니다.
이점:
높은 보호 수준 (IP65) 은 모든 기상 조건에서 안정적인 작동을 보장합니다.
"전기 위험" 로고와 도둑질 방지 기능은 안전과 보안을 향상시킵니다.
32U 랙 공간은 확장 가능한 전력 분배 설정을 허용합니다.
사용 사례: 신호등, 철도 신호 및 통행료 부지에 대한 전력 및 제어 시스템을 갖추고 있습니다.
이점:
컴팩트 디자인 (750 × 750 × 1750 mm) 은 제한된 공간에 잘 어울립니다.
열 단열 및 선택적 냉각 팬은 민감한 전자 장치에 대한 안정적인 온도를 유지합니다.
탑재된 문과 잠금 디자인은 무단 접근을 방지합니다.
사용 케이스: 의료 전력 유닛과 백업 시스템을 저장합니다.
이점:
사용 사례: IoT 장치, 감시 시스템 및 스마트 그리드 구성 요소를 지원합니다.
이점:
사용 사례: 방송 장비, 전원 공급 장치 및 신호 유통 시스템을 포함합니다.
이점:
사용 사례: 현장 운영 또는 원격 설비에서 통신 및 전력 시스템을 저장합니다.
이점:
32U 통합 전력 캐비닛은 통신, 데이터 센터, 산업 자동화, 재생 에너지 및 기타 광범위한 응용 분야에 매우 적응 가능한 솔루션입니다.견고 한 디자인, 높은 보호 수준, 확장 가능한 랙 공간은 신뢰성, 안전성 및 내구성이 중요한 실내 및 야외 설치에 이상적인 선택입니다.
캐비닛 매개 변수
|
매개 변수 |
사양 |
|---|---|
|
캐비닛 외부 차원 |
W × D × H: 750 × 750 × 1750 mm |
|
내적 차원 |
W × D × H: 600 × 600 × 1400 mm |
|
내각 구성 |
캐비닛 본체 + 캐비닛 문 + 기단 + 상단 덮개 + 래크 + 캐비닛 잠금 |
|
캐비닛 종류 |
1 단위 1 칸막이, 정문, 바닥 설치 |
|
캐비닛 재료 |
1.5mm 진열판 |
|
열 절연 |
열전도 < 0.472W/ ((m2·K) |
|
장비 선반 |
19인치 랙, H: 32U, 3쌍의 지원 바, 1 트레이 |
|
캐비닛 기지 |
높이 100mm, 두께 2.0mm |
|
케이블 입력 |
아래쪽과 아래쪽, φ50 × 4 |
|
도둑질 방지 설계 |
내장 문, 내장 연결, 점 안티 도둑질 잠금 |
|
보호 수준 |
IP65 |
|
색상 |
RAL7035, 프로페셔널 아웃도어 파우더 코팅 |
|
로고 |
"전기 위험" 로고로 인쇄 |
|
추가적 특징 |
구리 연결 버스, LED 조명, 도어 자기 스위치, 냉각 팬 (선택) |
| 통합 전원 캐비닛 기술 매개 변수 | |||
| 항목 | 이름/상명 | 사양/모델 | 매개 변수 |
| 1 | 외부 통합 전원 캐비닛 | W750*D750*H1750mm |
A. 캐비닛의 외부 차원: W×DxH750*750*1750mm; 내부 차원: W×DxH6000*600*1400mm E. 열 단열 성능: 열 전도성 <0.472W/ ((m2.k); F. 장비 선반: 19인치 랙, |
| 2 | 내장 스위치 전원 공급 장치 200A | ET-PS4890Z-6U | 표준 19인치, 내장 프레임 높이 3U; AC 입력 380V, DC 출력 48V; 30A 직렬 모듈 * 3, 모니터링 관리 모듈 * 1; 배터리 충전 관리로 장착; |
| 전력 분배 부분: AC 입력: 단속기 DZ47-63/4 C63 63A/4P*1; 3단계 AC C급 번개 차단기 20~40KA; AC 출력: 단속기 DZ47-63/2 C32 32A/2P*1; 지상 단속기*1;DC C급 번개 차단기 20~40KA 1P*1동전 출력: 1차 전력 차단: DZ47-63/1 C63 63A/1P*3, DZ47-63/1 C32 32A/1P*2; 2차 전력 차단: DZ47-63/1 C16 16A/1P*2; | |||
| 3 | 전력 분배 장치 | 3U | 19인치 3U 높이의 내장 프레임, AC380V 입력, 63A/4P×2 (AC 입력, 오일 엔진 입력 + 기계적 연결 조각), 3단계 B급 번개 차단기×1, 63A/3P×1, 32A/1P×2, 16A/1P×2, 10A/1P×1,6A/1P×1, 3홀 유지보수 소켓 ×1, 바닥 줄 ×1, 0 줄 ×1. |
| 4 | 리?? 배터리 | 3u100AH | 20kWh에 해당한다. |
| 5 | UPS | 3kva |
1.AC220V 입력, DC220V 출력 2래크 설치 3.3u 높이 |
| 6 | AC 에어컨 | 500W | 정문에 장착 |
