배터리 PDU와 전력 분배와 함께 맞춤형 디자인 폴 마운트 캐비닛
빠른 세부 사항:
도봉 탑재 야외 통신 캐비닛 기술 매개 변수:
| 모델 | DAXIN-7058350 |
| 제품 이름 |
야외 통신 캐비닛 |
| 제조업자 | 셰인젠 다신 |
| 캐비닛 크기 | W700mm*D580mm*H350mm |
| IP 레벨 | IP54/IP55/IP65 |
| 소재 | 1.5mm 진열제 강철, 단일 벽 |
| 장착 방법 | 스틸 마운트 |
| 캐비닛 잠금 | 둥근 잠금 |
| 접근 | 도어 센서 |
| 배터리 선반 | 2개의 선반 |
| 팬 | 1개의 팬이 위에 있습니다. |
| 색상 | RAL7035 |
| 표면 마감 | 외관 파우더 코팅 |
| 다른 부속품 | 배터리 |
| UPS | |
| PDU | |
| 팬 |
캐비닛 환경 매개 변수
| 환경 매개 변수 | 사용 환경 조건 | 운송 환경 조건 | 저장 환경 조건 | 에 부합 | 참고자료 | |||
| 종류 | 매개 변수 | 단위 | 관련 표준 | |||||
| 날씨 | 외부 온도 | 낮은 온도 | °C | -40 | -40 | -25 | YD/T1058-2000 중 | "-40°C로 시작하면 됩니다. |
| 높은 온도 | °C | 45 | 70 | 55 | 4.1.1과41.2 | "+55~+65°CL리니어 디레이팅 20% | ||
| 온도 변동 | °C/분 | / | 1 | / | ETS300019-2-2T23 | |||
| 습도 | 상대 습도 | % | 5-90 | 90 ((40±2°C) | / | YD/T1058-2000중41.3 | 단기 테스트 요구 사항: 0-95%, 최대 값 95%, 응축하지 않는 | |
| 공기 압력 | 저압 | Kpa | 86 | 70 | 70 | YD/T1058-2000중41.4 | 모듈에만 적용됩니다 | |
| 고기압 | Kpa | 106 | 106 | 106 | ||||
| 고도 | m | ≤ 4000 | 고도가 2000m를 넘으면, 100m의 상승에 따라 온도는 0.5 °C 감소합니다. | |||||
전기적 특성
| 1 입력 특성 | |||||
| 계열번호 | 프로젝트 | 기술 요구 사항 | 단위 | 참고자료 | |
| 1.1 | 입력 전압 | 90~300 | 백 | 176-300Vac 풀 로드 출력, 90-175Vac 감소 로드 출력 | |
| 1.2 | 최대 입력 전류 | 57 | A | ||
| 1.3 | 입력 등급 전압 | 220 | 백 | 단계 전압 | |
| 1.4 | 입력 전압 주파수 | 4763. 전형적인 값은 50/60입니다. | Hz | ||
| 1.5 | 입력 전력 요인 | ≥ 0.99 | 완전 부하 작동 상태 | ||
| 2 출력 특성 | |||||
| 계열번호 | 프로젝트 | 기술 요구 사항 | 단위 | 참고자료 | |
| 2.1 | 출력 등급 전압 | - 54 | Vdc | IN220Vac | |
| 2.2 | 출력 전압 범위 | -42~ -58 | Vdc | 모니터링을 통해 조절할 수 있습니다 (시험 조건: 부하가 없습니다) | |
| 2.3 | 출력 등급 전류 | 150 | A | ||
| 2.4 | 출력 등급 전력 | 8.7 | KW | ||
| 2.5 | 출력 파동 및 노이즈 | ≤200 | mVp-p | 오실로스코프 대역폭은 20MHz가 되어야 합니다. | |
| 10u+104 콘덴서와 평행 탐사 | |||||
| 2.6 | 시작 출력 지연 | 3~8 | S | IN 220Vac, | |
| 2.7 | 전압 안정화 정확도 | ≤±1% | |||
| 2.8 | 소음 지수 | 광대역 혼잡 | ≤100 | mV | 3.4~150KHz |
| 소음 전압 | ≤ 30 | mV | 150~30 MHz | ||
| 전화 잔액 무게 | ≤2 | mV | |||
| 소음 전압 | |||||
| 2.9 | 역학 | 초과 진폭 | △V:≤5 | %Vo | 25% 50% 25% |
| 이 문제에 대해 | 회복 시간 | △t: ≤ 500 | μS | 50%~75%~50% 로드 변경 | |
| 2.1 | 불균형 전류 분포 | ≤ 5% | 모듈 평행 50%~100% 가량 출력 | ||
| (기능 모듈은 병렬로 작동 할 수 있습니다.) | |||||
| 2.11 | 온도 계수 | ±0.02 | %/°C | ||
| 2.12 | 출력 효율성 | ≥95% | 220Vac/명용 부하 (표준 값), 고효율 모듈 | ||
| ≥92% | 220Vac/명용 부하 (기반 값), 유니버설 모듈 | ||||
| ≥87% | 110VAC/등급 부하 | ||||

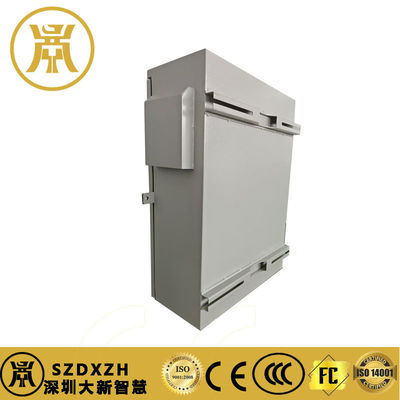

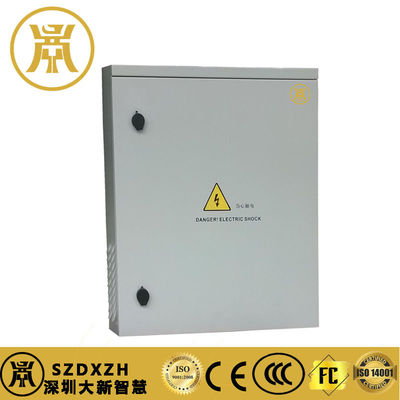

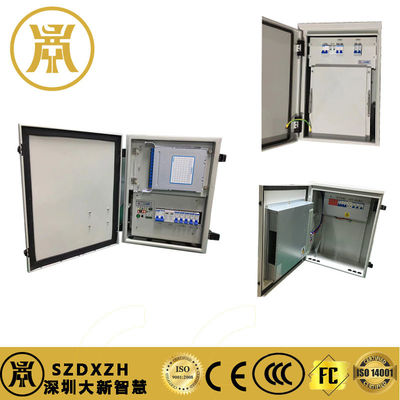

상품에 대한 실제 사진:
우리 공장 에 관한 것:
