UPS 배터리 및 모니터 유닛과 함께 폴 마운트 전력 분배 캐비닛
빠른 세부 사항:
UPS 시리즈의 실내 및 외부 벽에 장착된 전력 시스템은 E 시리즈 통신 전력 모듈 또는 N 시리즈 통신 전력 모듈로 구성됩니다.500VA~3000VA의 출력 전력으로 선택적으로이 시스템은 내부 또는 외부에 벽에 장착 될 수 있으며 배터리와 함께 끊김없는 전원 공급 시스템을 형성합니다.
■ 무인 조작 기능으로, 기지역 및 산 정상과 같은 경호가 적은 장소에 더 적합합니다.
높은 전류 충전 및 관리 시스템으로 장착되어 리?? 철 인산화 배터리 또는 일반 납산 배터리를 관리하는 데 적응 할 수 있습니다.
완전히 DSP 디지털 제어 기술을 채택, 제품은 더 안정적이고 품질이 우수합니다.
■ AC 입력 전압의 작동 범위: 172-268Vac
액티브 파워 팩터 보정을 채택하면, 파워 팩터는 0까지 도달할 수 있습니다.98
DC 입력 과전압 및 저전압 보호
로드 파워 인수는 0입니다.8, 더 큰 운반 능력
이 시스템은 -15 °C에서 +55 °C의 넓은 온도 범위 내에서 작동합니다.
■ 넓은 입력 전압 주파수 범위, 극도로 가혹한 전력 환경의 원격 지역에서도 정상적으로 작동 할 수 있습니다. 배터리 배열 시간을 줄이고 배터리 수명을 향상시킵니다.
이중 변환 온라인 작업 모드, 제로 스위칭, 효과적으로 안전 및 부하 운영의 신뢰성을 보장
■ 종합적인 원격 모니터링 기능, 표준 RS232 인터페이스, RS485 인터페이스 및 선택적 네트워크 모니터링 카드, 건조 접촉도 선택할 수 있습니다.
보호 수준: 야외용 IP54 및 실내용 IP20
도봉 탑재 야외 통신 캐비닛 기술 매개 변수:
| 모델 | AAM500-12V | AAM500-24V | AAM1K-24V | AAM1K-48V | AAM2K-48V | AAM3K-48V |
| 이름판 용량 | 500VA/400W | 1KVA/800W | 2KVA/1.6KW | 3KVA/2.4KW | ||
| AC 입력 | 정압 220VAC, 입력 하모닉 3% | |||||
| DC 입력 | 등급 12V | 24V 등급 | 24V 등급 | 등급 48V | 등급 48V | 등급 48V |
| AC 출력 | 220V AC 인버터 출력 | |||||
| 동적 전압 transients:5% | ||||||
| 동적 일시 회복 시간: 60ms | ||||||
| THD:3% (선형 부하);THD:8% (무선형 부하); | ||||||
| 과부하 용량: 130% 연속 20초 이상 | ||||||
| 출력 전류의 최고 계수:31 | ||||||
| DC 및 AC 전환 시간:0ms | ||||||
| 역으로 돌파 스위치 시간:4ms | ||||||
| 충전 전류 | 5~7A | |||||
| 보호 기능 | DC 입력 과전압 보호, 과전압 보호, 출력 과전압 보호, 과압 보호, 과온 보호, 단회로 보호 | |||||
| 동작 모드 | 전면 작동 전면 배선 | 전면 작동 후 배선 | ||||
기술 매개 변수
| 구성 요소 | 구성 | 참고문서 | |
| AC 분배 단위 | 번개 보호에 관한 통보 | C급:20~40KA | |
| 통신 입력 | 63A/2P*2 | 경계가 끊어질 수 있는 ICU ≥6kA, 단회로 세그먼팅 능력 Ics ≥6kA | |
| 지능형 기기 (선택) | DDS3366P-3형 단相 3방향 전기 에너지 계측기 | AC 전압, 전류, 전기 에너지, 3 차원 입력 스위치 값 등을 감지 할 수 있습니다. | |
| 정제기 모듈 | RM4850*3 | ||
| 모니터링 유닛 | SM32 | ||
| DC 분배 단위 | 배터리 스위치 | 100A/1P*2 | 최후 분쇄력 Icu ≥ 20kA 및 가동 단절력 Ics ≥ 15kA |
| 한 번 끄세요 | 63A/1P*1;32/1P*2;20/1P*2 | ||
| 다양한 사용자 구성은 선택적입니다. | |||
| 두 번째 단속 | 20A/1P*1;10A/1P*2; | ICU ≥6 ka 및 ICS ≥6 ka의 가속 단전 단절 능력 | |
| DC 번개 보호 | C 등급: 10~20KA |
구성에는 번개 보호판이 포함되어 있습니다. | |
| 150A 벽에 장착된 전원 공급 시스템 | 차원: 700H * 350D * 580W, 온도 조절 시스템 포함 | ||

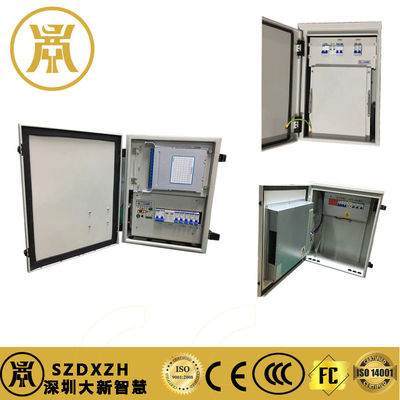

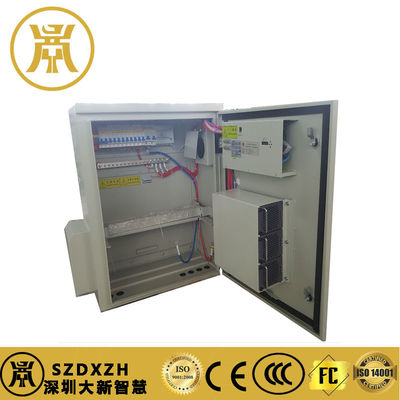

제품 실제 사진과 우리의 공장:
