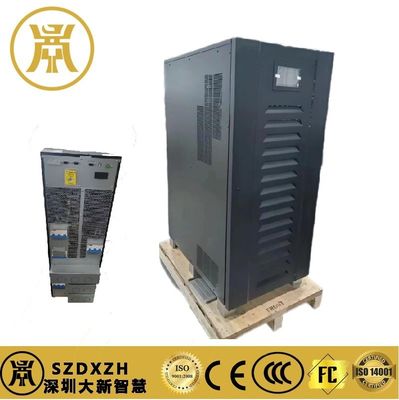

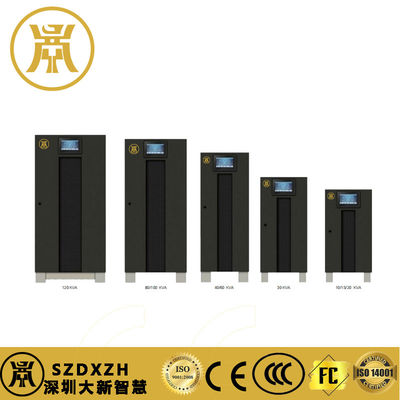

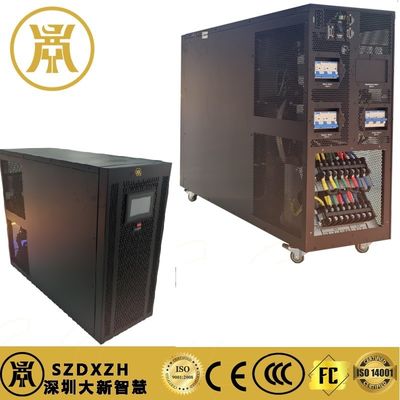

3단계 순수 시노파 이중 변환 온라인 UPS 시리즈, 티리스터 기반 정적 우회
제품 소개:
이 UPS 시스템은 이중 변환 온라인 토폴로지를 통해 순수한 시누스 파드 출력을 제공하며 전압 안정화, 주파수 조절 전력으로 네트워크 장애가 없는 중요한 부하를 제공합니다.전력망 고장 때, 그것은 원활하게 배터리 에너지를 역전하여 끊김없는 출력을 유지합니다.
출력 격리 트랜스포머와 첨단 완전 디지털 제어 기술을 갖춘 고 주파수 이중 변환 설계로 안정적이고 깨끗하고 신뢰할 수있는 전력을 보장합니다.사용자 친화적 인 인터페이스는 사용자 정의 가능한 구성 및 실시간 모니터링을 지원합니다., 통합 통신 옵션은 MODBUS, RS232 및 확장 가능한 지능형 슬롯을 포함합니다.
시스템 아키텍처는 다음을 통합합니다.
- 네
정확성과 탄력성을 위해 설계된 이 UPS는 산업, 데이터 센터 및 통신 환경에서 중요 전력 연속성을 보장합니다.
기술 매개 변수:
| 입력 | |
| 가등전압 | 3x380VAC/400VAC/415VAC (3단계 + N선) |
| 전압 범위 | 285VAC - 475VAC |
| 주파수 범위 | 50/60Hz ± 10% |
| 출력 | |
| 출력 전압 | 3x380VAC/400VAC/415VAC (3단계 + N선) |
| 전압 안정성 | 정지 상태: ±1% 전형적 값; 일시적: ±5% 전형적 값 (부하 변화 100 - 0 - 100%) |
| 주파수 동기화 범위 | 50/60Hz 동기화, 전원이 끊어지면 ±1% ±0.1Hz |
| 주파수 추적 비율 | ±1Hz/s |
| 출력 파동 형태 | 시노 파동 |
| 전체 하모닉 왜곡 (THDv) | < 2% (선형 부하), < 5% (무선형 부하) |
| 단계 불균형 | 120±1% (균형 부하), 120±2% (50% 불균형 부하) |
| 과부하 용량 | 110% ~ 150%는 10분 ~ 1분 동안 작동할 수 있다. 150% ~ 160%는 1분 ~ 200ms 동안 작동할 수 있다. > 160%는 200ms 동안 작동할 수 있다. |
| 피크 요인 | 3:01 |
| 보호 나 제한 | 극심한 과부하/단회로; 효과적 전압 제한; 입력 전류; 최고 전압 제한 |
| 정제기 효율성 | 온라인 모드: 89%, 90%, 91%, 92% |
| 배터리 모드: 90%, 91%, 92%, 93% | |
| 바이패스 | |
| 종류 | 정적 스위치 |
| 전압/주파수 | 3x380VAC/400VAC (3-fase + N-line) / 50/60Hz |
| 전환 시간을 우회하는 인버터 | 동기 모드: 0ms, 비동기 모드: 10ms |
| 과부하 용량 | 150% ~ 180% 1h ~ 30s; 180% ~ 200% 30s ~ 200ms; > 200% 200ms |
| 우회로 전환 | 과부하 160% 즉시 전환 |
| 인버터로 돌아가 | 경보가 정지된 후 자동 전환 |
| 유지보수 우회 | |
| 타입/전압/주파수 | 끊이지 않는 (심폐 된 납 - 산성 배터리) / 3x360 - 400 - 420V (3 - 단계 + N - 라인) / 50/60Hz |
| 배터리 및 충전 | |
| 배터리 셀 수 (12V) | 29/30/31/32 (조정 가능) |
| 충전 방법 | 선택: 일정한 전압 충전/일정한 전류 충전 |
| 충전 전류 | 기본 10A, 최대: 용량/배터리 전압 |
|
기본 10A, 최대 40A |
